Функциональный модуль - AXL F SSI1 AO1 1H - 2688433
Описание

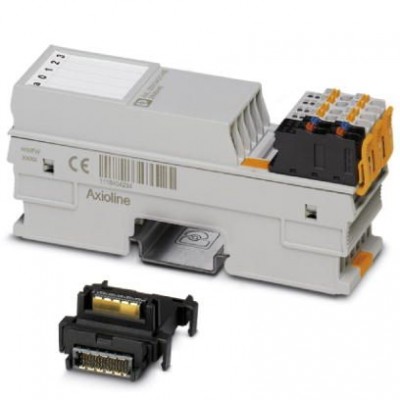

Функциональный модуль Axioline F, 1 SSI-интерфейс для датчика абсолютных значений, 1 аналоговый выход: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-20 мA, 4-20 мA, ±20 мA, 2-проводн. технология соединений (с цокольным модулем и штекерными разъемами). Данный модуль предназначен для применения внутри станции Axioline F.Он служит для регистрации данных датчиков абсолютных значений через интерфейс SSI с максимальным разрешением до 56 бит.
Модуль совместим с датчиками с кодом Грэя и двоичным кодом.
Скорость передачи данных достигает 2 МГц.
Дополнительно модуль оснащен аналоговым выходом, через который, к примеру, определяются заданные значения для электрических и гидравлических приводов.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240405 |
| eCl@ss 4.1 | 27240405 |
| eCl@ss 5.0 | 27242201 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| UNSPSC | |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | 5 мкс |
| Представление измеренного значения | 16 бит |
| Разрешение АЦП | 16 бит |
| Форматы данных | IB IL, совместимость с S7, нормированная форма представления |
| Аналоговые выходы | |
| Допустимая длина кабеля | макс. 250 м |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Входные данные | |
| Наименование, вход | Интерфейс SSI |
| Частота передачи | 2 МГц |
| Входы датчика | |
| Настраиваемое разрешение | 8 ... 56 бит |
| Сигнал датчика | Одно- и многооборотный датчик, измеритель длины |
| Четность | Even, Odd или No Parity |
| Входы сигнала счетчика | |
| Входная частота | до 2 МГц (возможность настройки: 67,5 кГц, 125 кГц (по умолчанию), 250 кГц, 500 кГц, 1 МГц, 2 МГц) |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА -20 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 5 В -5 В ... 5 В 0 В ... 10 В -10 В ... 10 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ |
| Нагрузка / выходная нагрузка, выход тока | макс. 500 Ω |
| Данные датчика | |
| Допустимая нагрузка по току | макс. 500 мА |
| Напряжение питания датчика | 24 В DC (UI- 0,5 В) |
| Измерение напряжения / фазовое напряжение | |
| Диапазон напряжений | 19,5 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 135 г |
| Потребляемая мощность | макс. 0,7 Вт |
| Способ подключения | 2 провода (экранированных, парная скрутка) |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC включая все отклонения и коэффициент пульсации |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений, напряжение питания Защита от подключения с неправильной полярностью, электропитание Защита от бросков тока при переходных процессах |
| Потребляемый ток | макс. 140 мА |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Разделение потенциалов | |
| Испытательный участок | Логика 500 В AC 50 Гц 1 мин. Периферийные устройства SSI (питание 24 В) 500 В AC 50 Гц 1 мин. Заземление 500 В AC 50 Гц 1 мин. Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 35 мм |
| Функции | |
| Наименование | Axioline F штекер |
| Точность | тип. 0,1 % (конечного значения выходной области) |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Защитная цепь / модуль | Электронный (35 В, продолжительный) Электронный Cтабилитроны |
| Количество входов | 1 |
| Описание входа | Интерфейс RS-422 в соответствии со спецификацией SSI |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | Аналоговые выходы |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
