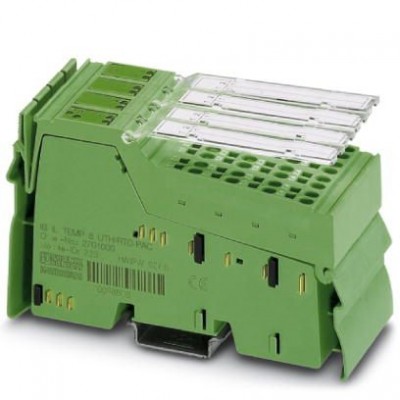

Функциональные клеммные модули Inline - IB IL TEMP 8 UTH/RTD-PAC - 2701000
Описание
Клеммный модуль аналогового ввода Inline, в комплекте с принадлежностями (соединительный штекер и держатели для маркировки), 8 каналов, ТС (термоэлемент), RTD (датчик сопротивления), 2-, 3-хпроводная схема подключения. Клемма предназначена для установки внутри станции Inline.Данная клемма представляет собой 8-канальный модуль ввода с двумя линейными диапазонами сопротивления для резистивных датчиков температуры и одним диапазоном напряжения для термоэлементов.
Помимо прочего, данная клемма может использоваться с– платиновые и никелевые датчики, например, Pt 100, Pt 1000, Ni 100 и Ni 1000 согласно стандартам EN 60751 и DIN 43760– все распространенные термоэлементы в соответствии с EN 60584-1 и DIN 43710
Коммуникация на выбор через канал параметров (PCP) или технологические данные.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250304 |
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, линейные резисторы |
| Применяемые типы датчиков (TC) | B, C, E, J, K, L, N, R, S, T, U, вход мВ |
| Принцип измерения | Последовательное приближение |
| Разрешение АЦП | 16 бит |
| Форматы данных | IB IL, совместим с S7 |
| Аналоговые выходы | |
| Обновление данных процесса | 20 мс (при времени фильтрации 20 мс или 100 мс) |
| Входные данные | |
| Наименование, вход | Аналоговые выход RTD |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 234 г |
| Потребляемая мощность | тип. 1,15 Вт |
| Режим работы | Режим передачи процессных данных (10 слов), PCP с 2 словами |
| Способ подключения | 2-, 3-проводной кабель |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 90 мА |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины), питание 24 В UANA/ периферийные устр-ва 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины), питание 24 В UANA/Заземление |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 48,8 мм |
