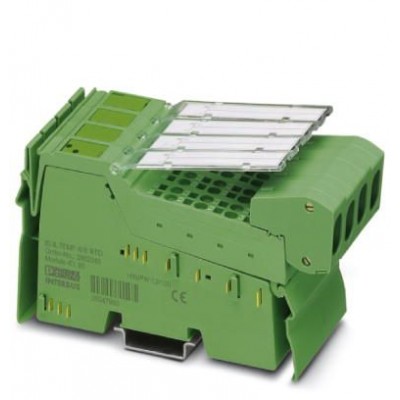

Функциональные клеммные модули Inline - IB IL TEMP 4/8 RTD-PAC - 2863915
Описание
Клеммный модуль аналогового ввода Inline, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 8 каналов, резистивный датчик температуры, 2-, 3-проводная схема подключения. Клемма предназначена для установки внутри станции Inline.Данная клемма представляет собой 8-канальный модуль ввода для резистивных датчиков температуры
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | макс. 10 мкс |
| Диапазон сопротивлений, линейн. | 0 Ω ... 400 Ω 0 Ω ... 20 кΩ |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, KTY, Cu, линейные резисторы |
| Принцип измерения | Последовательное приближение |
| Форматы данных | S7-совместим с IB IL, IB ST |
| Аналоговые выходы | |
| Обновление данных процесса | 6 мс (в зависимости от режима работы возможно до 230 мс) |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 190 г |
| Потребляемая мощность | тип. 1,24 Вт |
| Режим работы | Режим передачи процессных данных (5 слов), PCP с 1 словом |
| Способ подключения | 2-, 3-проводной экранированный кабель |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Блок питания 7,5 В (логика управления шиной) / аналоговые блоки питания ±15,5 В, ±5 В (аналоговые периферийные устройства) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. Аналоговые блоки питания ±15,5 В, ±5 В (аналоговые периферийные устройства) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
