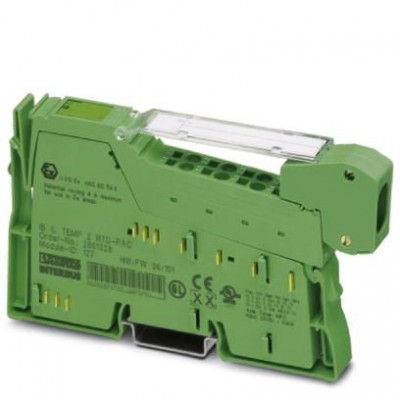

Функциональные клеммные модули Inline - IB IL TEMP 2 RTD-XC-PAC - 2701217
Описание
Клеммный модуль аналогового ввода Inline, для эксплуатации в экстремальных условиях, в комплекте с принадлежностями (соединительный штекер и держатели для маркировки), 2 входа, RTD (датчик сопротивления), 2-, 3-, 4-проводная схема подключения. Клемма предназначена для установки внутри станции Inline.Она служит для регистрации сигналов резистивных датчиков температуры.
Клемма совместима со всеми платиновыми и никелевыми датчиками согласно DIN EN 60751 и SAMA.
Дополнительно обеспечивается поддержка датчиков Cu10, Cu50, Cu53, а также KTY81 и KTY84.
Измеренная температура передается через 16-битные значения в двух словах производственных данных (по слову на канал).
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
| Диапазон сопротивлений, линейн. | 0 Ω ... 400 Ω 0 Ω ... 4 кΩ |
| Представление измеренного значения | 16 бит с дополнением до двух и др. |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, KTY, Cu, линейные резисторы |
| Принцип измерения | Последовательное приближение |
| Разрешение АЦП | 16 бит (15 бит + знаковый разряд) |
| Указание по технологии подключения | экранирован. |
| Аналоговые выходы | |
| Обновление данных процесса | 32 мс (оба канала в 3-проводном исполнении) |
| Входные данные | |
| Наименование, вход | Аналоговые выход RTD |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 67 г |
| Потребляемая мощность | тип. 587 мВт |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Способ подключения | 2-, 3-, 4-проводной |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | со штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 43 мА макс. 60 мА |
| Разделение потенциалов | |
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) |
| Ширина | 12,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
