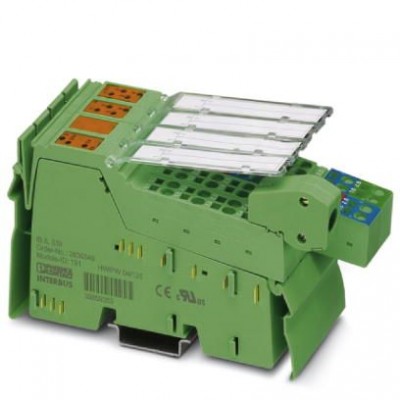

Функциональные клеммные модули Inline - IB IL SSI-PAC - 2861865
Описание
Позиционирующий клеммный модуль inline, в комплекте с принадлежностями, 1 вход для сигнала датчика абсолютного значения, 4 цифровых входа 24 В DC, 4 цифровых выхода 24 В DC, 500 мА, 3-проводная схема подключенияХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250304 |
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Частота передачи | 400 кГц |
| Входы датчика | |
| Настраиваемое разрешение | 26 бит (максимальный) |
| Ток питания датчика | 500 мА 500 мА |
| Данные датчика | |
| Напряжение питания датчика | 5 В DC 24 В DC |
| Общие сведения | |
| Интерфейс | Локальная шина Inline |
| Количество штекеров | 1 |
| Масса | 210 г |
| Способ подключения | 3-проводная схема |
| Питание | |
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC |
| Напряжение на периферийном устройстве | 24 В DC |
| От цепи питания датчика | Главная цепь UM |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / заземление цепи питания датчика 500 В AC 50 Гц 1 мин. Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Питание 24 В (периферийные устройства) / заземление цепи питания датчика 500 В AC 50 Гц 1 мин. Заземление цепи питания датчика / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Количество входов | 3 |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 4 |
