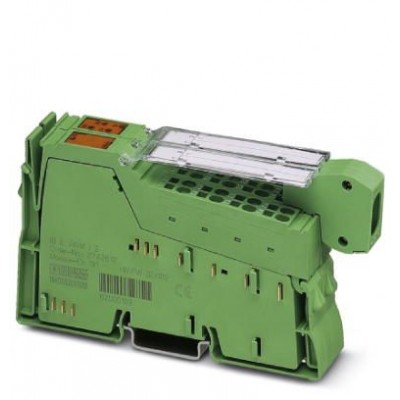

Функциональные клеммные модули Inline - IB IL PWM/2-PAC - 2861632
Описание
Функциональный клеммный модуль Inline, для широтно-импульсной и частотной модуляции или управления силовыми частями шагового электродвигателя с интерфейсом "импульсы/направление", 2 выхода для 5 или 24 В. Клеммные модули Inline IB IL PWM/2 обеспечивают широтно-импульсную модуляцию (ШИМ) выходных сигналов. Модули имеют по 2 независимо работающих канала. На каждый из выходов может подаваться сигнал 5 или 24 В.В зависимости от режима работы могут быть настроены следующие параметры: уровень импульса, скважность и частота. Поддерживаются следующие режимы работы:
- Широтно-импульсная модуляция
- Частотный диапазон
- Однотактный режим и
- Вывод импульсного / направленного сигнала.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Выходные данные | |
| Выходной ток | 10 мА (5 В) |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 165,1 г |
| Режим работы | ШИМ, тахогенератор, однотактный режим, сигнал направления импульса |
| Способ подключения | 2-пров. (в экране) |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Размеры | |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 24,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Выходное напряжение | 24 В |
| Количество выходов | макс. 2 |
| Максимальная частота переключения при номинальной активной нагрузке | 50 Гц |
| Максимальный выходной ток на 1 канал | 0,5 A |
| Максимальный выходной ток на 1 модуль / клемму | 1 A |
| Наименование, выход | Цифровой выход: 24 В DC |
| Номинальная индуктивная нагрузка | 12 ВА |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В |
