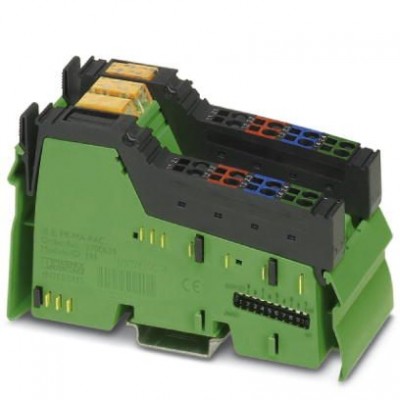

Функциональные клеммные модули Inline - IB IL PB MA-PAC - 2700630
Описание
Ведущее/ведомое устройство Inline PROFIBUS, для подключения системы PROFIBUS, в комплекте с принадлежностями (соединительный штекер и поле для маркировки), применение только с PC Worx. Клемма предназначена для установки внутри станции Inline.Они обеспечивают возможность сопряжения системы PROFIBUS нижнего уровня со станцией Inline и таким образом с используемой шинной системой.
Внутри станции Inline клеммный модуль функционирует как ведущее устройство PROFIBUS для системы нижнего уровня PROFIBUS или как ведомое устройство PROFIBUS системы высшего уровня PROFIBUS.
Как ведущее устройство PROFIBUS, данная клемма позволяет интегрировать соответствующие стандарту ведомые устройства PROFIBUS во все контроллеры на базе INTERBUS или PROFINET от Phoenix Contact.
Как ведомое устройство PROFIBUS, данная клемма позволяет интегрировать контроллер Phoenix Contact в любые системы на базе PROFIBUS (шлюз).
Особенности PROFIBUS
– ведущее/ведомое устройство PROFIBUS
- скорость передачи данных: макс. 12 Мбит/с
– обмен диагностическими сообщениями и сообщениями об ошибках
Особенности локальной шины
– скорость передачи 500 кбит/с и 2 Мбит/с (автоопределение)
– максимальная длина данных: 32 слова
Общие особенности
- Последовательный интерфейс с подключенным модулем памяти для хранения конфигурационных данных
- DIP-переключатель для установки размера пакета данных
– прямое конфигурирование PROFIBUS в PC Worx
– подсоединение переменных с помощью редактора переключений
– подсоединение внешних устройств с помощью GSD
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240409 |
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27242205 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Количество каналов | 1 |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Общие сведения | |
| Вес нетто | 142 г |
| Интерфейс | Ведущее/ведомое устройство PROFIBUS DP V0 |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 98 мА макс. 280 мА |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | PROFIBUS DP |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Монтажные характеристики | |
| Тип подключения | 9-контактный гнездовой разъем D-SUB |
