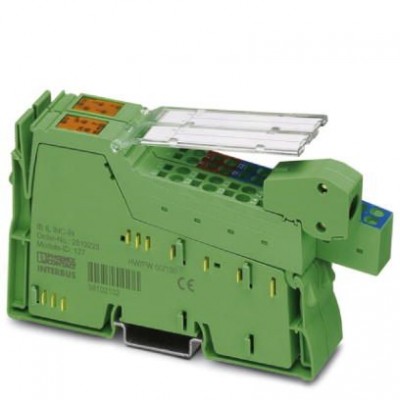

Функциональные клеммные модули Inline - IB IL INC-IN-2MBD-PAC - 2819765
Описание
Измерительный клеммный модуль Inline для датчика положения, с принадлежностями, 1 вход для инкрементного кодирующего устройства с сигналом прямоугольной формы (симметричным и асимметричным), 3 цифровых входа 24 В DC, 3-проводная схема подключения, скорость передачи 2 Мбод. Клемма предназначена для установки внутри станции Inline.К клемме можно подключать как симметричные датчики (RS-422), так и асимметричные датчики (5 В DC — 24 В DC) с сигналами прямоугольной формы. Возможно считывание датчиков угла поворота или систем измерения длины с импульсом Z и без него.
Для повышения безопасности эксплуатации все входы датчиков контролируются на наличие обрыва провода. В специальном режиме эксплуатации клемма поддерживает датчики инкрементных значений с кодировкой расстояния, при помощи которых эталонное передвижение сокращается до очень маленьких расстояний.
Дополнительно ко входу для сигналов датчика клемма имеет три цифровых входа 24 В DC, один вход для эталонного переключателя и два входа для датчиков конечного положения. К ним можно подключать 2- или 3-проводные датчики. Кроме того, вход E3 можно использовать в качестве выхода с открытым коллектором.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250304 |
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Вход инкрементного датчика | |
| Входная частота (24 В) | 0 Гц ... 300 кГц |
| Входная частота (5 В) | 0 кГц ... 300 кГц |
| Входы датчика | |
| Сигнал датчика | Симметричные и асимметричные датчики |
| Ток питания датчика | макс. 250 мА |
| Данные датчика | |
| Напряжение питания датчика | 5 В DC 24 В DC |
| Общие сведения | |
| Интерфейс | Локальная шина Inline |
| Масса | 143 г |
| Способ подключения | 3-проводная схема |
| Питание | |
| От цепи питания датчика | Главная цепь UM |
| Размеры | |
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Ширина | 24,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Количество входов | 3 |
