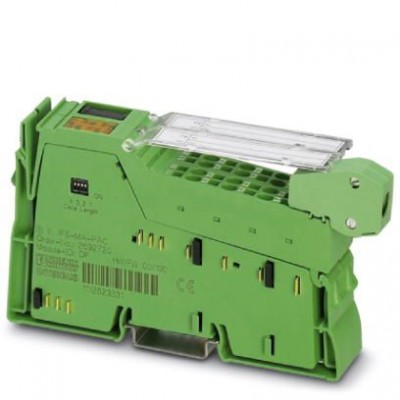

Функциональные клеммные модули Inline - IB IL IFS-MA-PAC - 2692720
Описание
Ведущее устройство системной шины Inline, для подключения системной шины INTERFACE, в комплекте с принадлежностями (соединительный штекер и поле для маркировки). Клемма предназначена для установки внутри станции Inline.Они позволяют подключать интерфейсные модули посредством системной шины INTERFACE к станции Inline, а тем самым и к применяемой шинной системе.
Примечания:
– Простое подключение модулей INTERFACE EEM и/или EMM
- Скорость передачи 500 кбит/с
– Разрядность данных в локальной шине в зависимости от количества подключенных устройств INTERFACE регулируется посредством DIP-переключателей или конфигурации модуля памяти
– Макс. разрядность данных при передаче из системной шины INTERFACE в локальную шину: 32 слова (вкл. PCP)
– Макс. разрядность данных при передаче из локальной шины в системную шину INTERFACE: 16 слов
– Возможна настройка параметров, конфигурации и диагностика через FDT/DTM (инструментарий полевых устройств/менеджер типов устройств)
– Возможность использования последовательного интерфейса (S-порт) для подключения модуля памяти
– Модуль памяти подходит для резервного копирования конфигурации
- Приложения: управление двигателями и питанием; коммутация, защита и контроль приводов
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250304 |
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Одножильный |
| Интерфейсы | |
| Количество каналов | 1 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 130 г |
| Интерфейс | Системная шина INTERFACE |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Последовательный интерфейс | |
| Поддерживаемые протоколы | CAN |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 66 мА макс. 78 мА |
| Разделение потенциалов | |
| Испытательный участок | Питание 24 В UM, шина, логическая схема / интерфейс INTERFACE 500 В AC 50 Гц 1 мин. Питание 24 В UM, шина, логическая схема / заземление 500 В AC 50 Гц 1 мин. Интерфейс INTERFACE / заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 135 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 24,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Соединительный штекер Inline |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,08 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 28 |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
