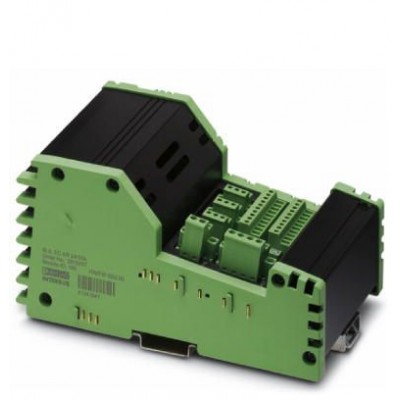

Функциональные клеммные модули Inline - IB IL EC AR 48/10A-PAC - 2819587
Описание
Сервоусилитель для коллекторных электродвигателей постоянного тока и бесщеточных электродвигателей постоянного токаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242609 |
| eCl@ss 6.0 | 27242609 |
| eCl@ss 7.0 | 27242609 |
| eCl@ss 8.0 | 27242609 |
| eCl@ss 9.0 | 27242609 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001605 |
| ETIM 4.0 | EC001605 |
| ETIM 5.0 | EC001605 |
| ETIM 6.0 | EC001605 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Выход пускателя электродвигателя | |
| Диапазон номинальных токов | макс. 10 A (пусковой ток / ток длительной нагрузки) |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 880 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (75 % продолжительно, 85 % кратковременно) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (75 % продолжительно, 85 % кратковременно) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 12 В DC ... 48 В DC ±15 % (отключение при достижении напряжения US> 60 В DC) |
| Размеры | |
| Высота | 166 мм |
| Глубина | 85 мм |
| Разъем для подключение сети | |
| Максимально допустимая нагрузка по току | 10 A |
| Стандарты и предписания | |
| Излучение помех | Испытание согл. EN 61000-6-4 "Излучение радиопомех корпусом" EN 55011:1991, класс A |
| Механические испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г в течение 1 мс, три удара в одном направлении Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 Испытание свободным падением согл. IEC 60068-2-32 1 м |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 97,6 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Количество входов | 3 |
| Цифровые выходы | |
| Наименование, выход | 1 электродвигатель постоянного тока, коллекторный или бесщеточный с возбуждением от постоянных магнитов |
