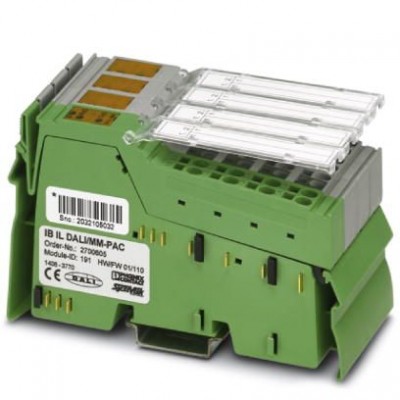

Функциональные клеммные модули Inline - IB IL DALI/MM-PAC - 2700605
Описание
Inline, Ведущее устройство DALI, Поддержка нескольких ведущих устройств, встроенный блок питания DALI, безопасная гальваническая развязка, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.Она представляет собой ведущее устройство DALI с поддержкой нескольких ведущих устройств и служит для управления светильниками с пусковыми устройствами DALI согласно МЭК 62386 (ранее МЭК 60929).
Кроме того, клемма поддерживает возможность эксплуатации с несколькими ведущими устройствами для связи с датчиками Tridonic-MSensor.
Для энергоснабжения встроенной шины DALI клемме требуется питание 24 В пост. тока. Оно подается автоматически при помощи распределителя потенциала UM или через соединительный штекер 1.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 13.2 | 32151602 |
| Данные датчика | |
| Допустимая нагрузка по току | макс. 220 мА (Нагрузка шины) |
| Интерфейсы | |
| Выходной ток при коротком замыкании | макс. 250 мА |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 180 г |
| Диагностические сообщения | Да Ошибки периферийных устройств отсутствуют; специфические ошибки DALI на уровне приложений |
| Потребляемая мощность | 3,5 Вт (Величина потерянной мощности существенно зависит от активности шины, которая лишь опосредованно подвергается влиянию самой клеммы. Максимальная потерянная мощность достигается при работе других пользователей шины DALI с минимальными паузами, когда клемма сама не транслирует и одновременно ток шины DALI в 220 мА полностью исчерпывается.) |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Наименование защиты | Шина оснащена защитой до 250 В AC |
| Потребляемый ток | макс. 75 мА |
| Электропитание | тип. 15 В DC (Напряжение шины) |
| Разделение потенциалов | |
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание 24 В (периферийные устройства) и действующее заземление (FE) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / шина DALI 2500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / шина DALI (проверка каждого изделия) 1200 В AC 50 Гц 1 мин. Питание 24 В (периферийные устройства) / шина DALI 2500 В AC 50 Гц 1 мин. Питание 24 В (периферийные устройства) / шина DALI (проверка каждого изделия) 1200 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Функции | |
| Наименование | Соединительный штекер Inline |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
