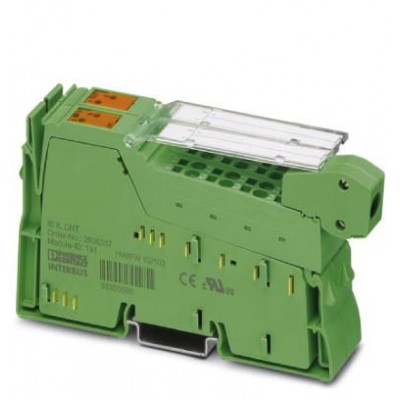

Функциональные клеммные модули Inline - IB IL CNT-PAC - 2861852
Описание
Клемма счетчика Inline в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 1 вход счетчика, 1 управляющий вход, 1 выход, 24 В пост. тока, 500 мА, 3-проводная схема подключения. Клемма предназначена для установки внутри станции Inline.Клеммный модуль счетчика регистрирует и обрабатывает быстрые последовательности импульсов датчиков. Он оснащен одним входом счетчика (Source), одним входом управления (Gate) и одним свободно параметрируемым коммутационным выходом. Коммутационный выход определяется самим клеммным блоком. Благодаря этому достигается быстрое время отклика, не зависимое от шины и контроллера.
Клеммные блоки могут работать в четырех различных режимах: измерение частоты, подсчет событий, измерение времени и генерирование импульсов.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250304 |
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242605 |
| eCl@ss 6.0 | 27242605 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Входное напряжение | 24 В DC (Номинальное напряжение) 30 В DC (максимальный) |
| Входное сопротивление | около 1,7 кΩ |
| Входы сигнала счетчика | |
| Входная частота | макс. 100 кГц |
| Входной ток | тип. 5 мА |
| Выходные данные | |
| Выходной ток | макс. 0,5 A (Номинальный ток) |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 130 г |
| Диагностические сообщения | Короткое замыкание в цепи питания датчика Перегрузка цепи питания датчика |
| Потребляемая мощность | макс. 0,375 Вт (на UL) |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Размеры | |
| Высота | 135 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 24,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC (Номинальное напряжение) |
| Количество выходов | 1 |
| Наименование, выход | Выходной переключающий контакт |
| Номинальная активная нагрузка | макс. 12 Вт (48 Ω) |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | макс. 12 Вт |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
