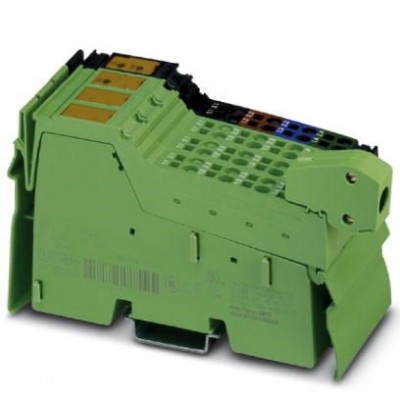

Функциональные клеммные модули Inline - IB IL 24 LSKIP-PAC - 2897457
Описание
Inline, Клемма сопряжения, для расширения локальной шины Inline, скорость передачи данных в локальной шине: 500 кбит/с / 2 Мбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки. Клемма предназначена для установки внутри станции Inline.Данная клемма в сочетании с клеммой IB IL 24 FLM-PAC позволяет расширить станцию Inline на два или более ряда. Для этого в конце ряда станции Inline установите клемму IB IL 24 FLM-PAC, а в начале следующего ряда — клемму сопряжения Inline. Это соединение соответствует ограниченному по длине удлинению локальной шины.
От этой клеммы отводятся новые проводники питания. Для этого подайте на клемму напряжение 24 B DC (U24В). Данное напряжение является внутренним источником напряжения логической схемы (UL) и цепи питания аналоговых клемм (UANA).
Дополнительно клеммный блок дает возможность подведения главного напряжения 24 B DC (UM) и напряжения сегментов 24 B DC (US).
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242608 |
| eCl@ss 6.0 | 27242608 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество каналов | 1 (входная локальная шина) |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (возможно использование в станциях Inline с данными скоростями передачи) |
| Общие сведения | |
| Вес нетто | 207 г |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без образования конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Потенциалы Axioline | |
| Источники питания | макс. 2 A DC (Cоблюдайте кривые) |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В подходящей локальной шины / питание 7,5 В логической, 24 В аналоговой схемы, питание 24 В для создания ULи UANA500 В AC 50 Гц 1 мин. Питание 5 В подходящей локальной шины / главное питание 24 В, питание сегментов 24 В 500 В AC 50 Гц 1 мин. Питание 5 В подходящей локальной шины / действующее заземление Питание 7,5 В логической, 24 В аналоговой схемы, питание 24 В для создания ULи UANA/ действующее заземление 500 В AC 50 Гц 1 мин. Питание 7,5 В логической, 24 В аналоговой схемы, питание 24 В для создания ULи UANA/ главное питание 24 В, питание сегментов 24 В 500 В AC 50 Гц 1 мин. Главное питание 24 В, питание сегментов 24 В, питание 24 В для создания ULи UANA/ действующее заземление 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 135 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
