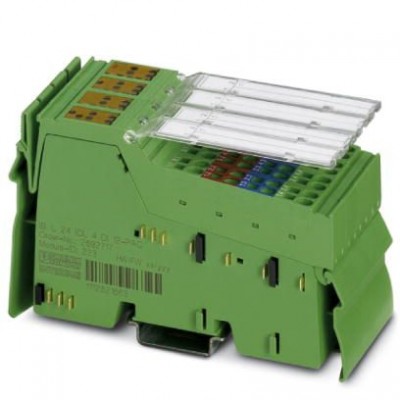

Функциональные клеммные модули Inline - IB IL 24 IOL 4 DI 12-PAC - 2692717
Описание
Ведущее устройство Inline-IO-Link, в комплекте с принадлежностями (соединительный штекер и держатель маркировки), 4 порта IO-Link, 12 цифровых входов, 24 В DC, 2-, 3-проводная схема подключения. Клемма предназначена для установки внутри станции Inline.Клемма позволяет подключать датчики и исполнительные элементы (устройства), поддерживающие IO-Link. Дополнительно она служит для регистрации цифровых сигналов.
Стандарт IO-Link для универсальной связи от контроллера до самого нижнего уровня полевых устройств. При связи IO-Link производственные данные передаются при параллельной передаче данных обслуживания.
IO-Link является соединением типа "точка-точка" между портом IO-Link и датчиком или исполнительным элементом. Технология IO-Link использует известные технологии сигнализации двоичного интерфейса 0 В и 24 В для передачи данных при помощи модуляции импульса. IO-Link обладает обратной совместимостью со стандартными датчиками/исполнительными элементами.
При помощи данной клеммы можно использовать все устройства с поддержкой IO-Link, независимо от производителя, в INTERBUS, PROFIBUS и PROFINET.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые выходы | |
| Допустимая длина кабеля | 20 м |
| Входные данные | |
| Диапазон входных напряжений | 0 В DC ... 30 В DC |
| Наименование, вход | Цифровые входы |
| Номинальный входной ток | 5,5 мА (при 24 В DC) |
| Интерфейсы | |
| Количество каналов | 2 |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 200 г |
| Диагностические сообщения | Короткое замыкание цифрового выхода в режиме SIO да Короткое замыкание в цепи питания датчика нет Перегрузка цепи питания датчика нет |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | cо штекером |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потенциалы Axioline | |
| Потребляемый ток | макс. 100 мА |
| Разделение потенциалов | |
| Испытательный участок | Питание 24 В US(IO-Link и цифровые входы) / функциональное заземление 500 В DC 50 Гц 1 мин. Питание 24 В US(IO-Link и цифровые входы) / питание 7,5 В (логическая схема шины) 500 В DC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / заземление 500 В DC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 48,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Питание логической схемы (UL) |
| Цифровые входы | |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 3 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 3 мс |
| Диапазон входных напряжений, сигнал "0" | < 5 В (тип.) |
| Диапазон входных напряжений, сигнал "1" | > 11 В DC (тип.) |
| Задержка сигнала | 3 мс 3 мс |
| Количество входов | 12 |
| Номинальный входной ток при UIN | 2,2 мА |
| Описание входа | МЭК 61131-2, тип 1 |
| Цифровые выходы | |
| Количество выходов | макс. 4 |
| Номинальный ток на один канал | макс. 200 мА (Iном.) |
| Ограничение индуктивного запирающего напряжения | около -1 В |
| Реакция на короткое замыкание | Защита от короткого замыкания |
| Реакция на перегрузку | Может быть прервана передача сигнала на выходе |
| Суммарный потребляемый ток, макс. | макс. 800 мА |
