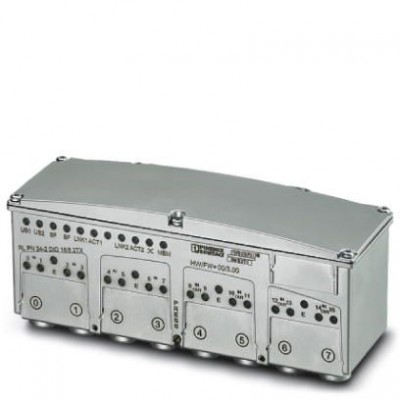

Децентрализ. устройство ввода-вывода - RL PN 24-2 DIO 16/8 2TX - 2773652
Описание
Устройство цифрового ввода/вывода для PROFINET; 100Base-TX, система быстрого запуска, SNMPv2, TFTP, LLDP, PDev, восемь входов (24 В DC), восемь настраиваемых входов или выходов (24 В DC, макс. 0,5 А), технология подключения VARIOSUB Push-Pull, прочный металлический корпус, класс защиты IP67Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейс Ethernet | |
| Среда передачи | Разъем для витой пары |
| Интерфейсы | |
| Количество каналов | 2 |
| Обозначение, место соединения | Медный кабель |
| Скорость передачи данных | 10/100 Мбит/с (Автосогласование) |
| Общие сведения | |
| Вес нетто | 1180 г |
| Способ подключения | 2-, 3-проводной кабель |
| Тип монтажа | Настенный монтаж |
| Указания по значениям массы | без штекера и монтажной пластины |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 860 гПа ... 1080 гПа (до 1500 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Пульсация | макс. 3,6 VSSв пределах допустимого диапазона напряжений |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Разделение потенциалов | |
| Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 71,5 мм |
| Глубина | 79,8 мм |
| Указание по размерам | без штекера и монтажной пластины |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 182,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
| Цифровые входы | |
| Входная характеристика | МЭК 61131-2, тип 1 |
| Количество входов | 16 (8 жестко настроенных и 8 программируемых) |
| Цифровые выходы | |
| Выходное напряжение | 24 В |
| Количество выходов | 8 (Можно использовать как вход) |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В |
