Децентрализ. устройство ввода-вывода - IBS RL 24 DO 16/8-R-LK - 2734170
Описание

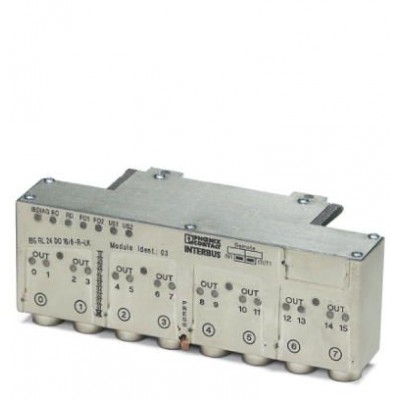

Устройство цифрового вывода для INTERBUS; оптоволоконный кабель, скорость передачи 500 кбод, 16 считываемых выходов (24 В DC), подключение исполнительных элементов посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67. Модули INTERBUS Ruggedline могут использоваться в самых жестких промышленных условиях, а также в тех случаях, когда предъявляются очень высокие требования к диагностике системы. Модули оснащаются цинковыми корпусами, изготовленными методом литья под давлением и имеющими степень защиты IP67. Поэтому они могут устанавливаться в непосредственной близости, например, со сварочными установками.Модуль Ruggedline состоит из монтажной пластины и электронного модуля. Электронный модуль устанавливается на монтажной пластине и при необходимости может быть закреплен двумя винтами.
Расширенная диагностика позволяет точно определять неисправное периферийное устройство. Так, например, при возникновении короткого замыкания в цепи питания датчиков, на все 4 входа датчиков данной группы поступают аварийные сигналы. При возникновении короткого замыкания в выходной цепи, с соответствующего выхода непосредственно выдается сигнал об этом. Информация о неисправности отображается индикаторами модуля, а также передается устройству управления.
В модулях с разъемами для оптоволоконного кабеля предусмотрены дополнительные диагностические возможности. Благодаря применению новой технологии непрерывно определяется качество передачи по оптическому каналу и производится оптимальная настройка излучаемой мощности. Соответствующая информация передается устройству управления и отображается индикаторами модуля. Благодаря таким особенностям производится предупредительная диагностика: ухудшение качества передачи по каналу распознается заранее, что позволяет избежать ошибок передачи и потери связи.
Модули Ruggedline позволяют выбирать среду передачи данных. Наряду с моделями с разъемами для подключения оптоволоконного кабеля (на основе полимерного волокна) поставляются также модули с разъемами для витой пары. Замена среды с оптоволокна на медь может быть произведена в любой момент с помощью соответствующих вставных адаптеров.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Оптоволоконный кабель |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 810 г |
| Способ подключения | 2-, 3-проводной кабель |
| Тип монтажа | Настенный монтаж |
| Указания по значениям массы | без штекера и монтажной пластины |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 700 гПа ... 1060 гПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 800 гПа ... 1060 гПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
| Питание электронного модуля | |
| Пульсация | макс. 3,6 VSSв пределах допустимого диапазона напряжений |
| Ток питания | тип. 120 мА |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Разделение потенциалов | |
| Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 67 мм |
| Глубина | 71 мм |
| Указание по размерам | Со штекером для подключения шины и монтажной пластиной |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 179 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
| Цифровые выходы | |
| Выходное напряжение | 24 В DC |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 4 A |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
