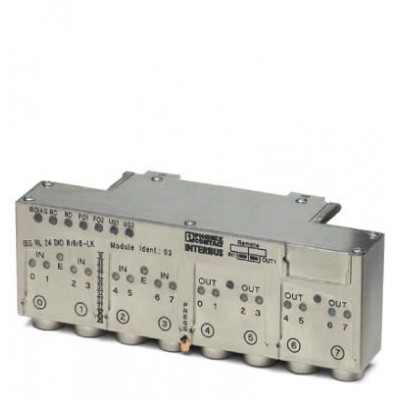

Децентрализ. устройство ввода-вывода - IBS RL 24 DIO 8/8/8-T - 2836476

Описание

Устройство цифрового ввода-вывода для INTERBUS; витая пара, скорость передачи 500 кбод, восемь входов (24 В DC), восемь выходов (24 В DC, 0,5 А), подключение датчиков / исполнительных элементов посредством 5-контактных гнезд M12, прочный металлический корпус, степень защиты IP67. Модули INTERBUS Ruggedline могут использоваться в самых жестких промышленных условиях, а также в тех случаях, когда предъявляются очень высокие требования к диагностике системы. Модули оснащаются цинковыми корпусами, изготовленными методом литья под давлением и имеющими степень защиты IP67. Поэтому они могут устанавливаться в непосредственной близости, например, со сварочными установками.
Модуль Ruggedline состоит из монтажной пластины и электронного модуля. Электронный модуль устанавливается на монтажной пластине и при необходимости может быть закреплен двумя винтами.
Расширенная диагностика позволяет точно определять неисправное периферийное устройство. Так, например, при возникновении короткого замыкания в цепи питания датчиков, на все 4 входа датчиков данной группы поступают аварийные сигналы. При возникновении короткого замыкания в выходной цепи, с соответствующего выхода непосредственно выдается сигнал об этом. Информация о неисправности отображается индикаторами модуля, а также передается устройству управления.
В модулях с разъемами для оптоволоконного кабеля предусмотрены дополнительные диагностические возможности. Благодаря применению новой технологии непрерывно определяется качество передачи по оптическому каналу и производится оптимальная настройка излучаемой мощности. Соответствующая информация передается устройству управления и отображается индикаторами модуля. Благодаря таким особенностям производится предупредительная диагностика: ухудшение качества передачи по каналу распознается заранее, что позволяет избежать ошибок передачи и потери связи.
Модули Ruggedline позволяют выбирать среду передачи данных. Наряду с моделями с разъемами для подключения оптоволоконного кабеля (на основе полимерного волокна) поставляются также модули с разъемами для витой пары. Замена среды с оптоволокна на медь может быть произведена в любой момент с помощью соответствующих вставных адаптеров.

Характеристики

eCl@ss
eCl@ss 4.0 27250302
eCl@ss 4.1 27250302
eCl@ss 5.0 27250302
eCl@ss 5.1 27242604
eCl@ss 6.0 27242604
eCl@ss 7.0 27242604
eCl@ss 8.0 27242604
eCl@ss 9.0 27242604
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC001430
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
UNSPSC
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
Входные данные
Наименование, вход Цифровые входы
Интерфейс Ethernet
Среда передачи Медь
Интерфейсы
Обозначение, место соединения Медный кабель
Скорость передачи данных 500 кбит/с
Общие сведения
Вес нетто 830,1 г
Способ подключения 2-, 3-проводной кабель
Тип монтажа Настенный монтаж
Указания по значениям массы без штекера и монтажной пластины
Окружающие условия
Давление воздуха (хранение / транспортировка) 660 гПа ... 1080 гПа (до 3500 м над уровнем моря)
Давление воздуха (эксплуатации) 860 гПа ... 1080 гПа (до 1500 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка) 95 % (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации) 100 %
Степень защиты IP65/IP67
Температура окружающей среды (хранение/транспорт) -25 °C ... 70 °C
Питание
Диапазон напряжения питания 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации)
Питание электронного модуля
Пульсация макс. 3,6 VSSв пределах допустимого диапазона напряжений
Ток питания тип. 120 мА (Плюс ток датчика)
Потенциалы Axioline
Электропитание 24 В DC
Разделение потенциалов
Испытательный участок Между логической схемой управления шиной и периферийным устройством 500 В AC 50 Гц 1 мин.
Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 мин.
Размеры
Высота 67 мм
Глубина 71 мм
Указание по размерам Со штекером для подключения шины и монтажной пластиной
Технические данные
Температура окружающей среды (при эксплуатации) 0 °C ... 55 °C
Ширина 179 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Указание Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты.
Цифровые входы
Временя задержки срабатывания при изменении сигнала с 0 на 1 3 мс
Временя задержки срабатывания при изменении сигнала с 1 на 0 3 мс
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
Количество входов 8
Типичный входной ток одного канала 3 мА
Цифровые выходы
Выходное напряжение 24 В DC
Количество выходов 8
Максимальный выходной ток на 1 группу 2 A
Максимальный выходной ток на 1 канал 500 мА
Наименование, выход Цифровые выходы
Номинальная активная нагрузка 12 Вт
Номинальная индуктивная нагрузка 12 ВА (1,2 Гн, 48 Ом)
Номинальная нелинейная нагрузка 12 Вт
Электрические данные
Номинальное напряжение 24 В

Рекомендуемые товары

56 271 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2836476
  • Наличие: Предзаказ
  • GTIN: 4017918185602
