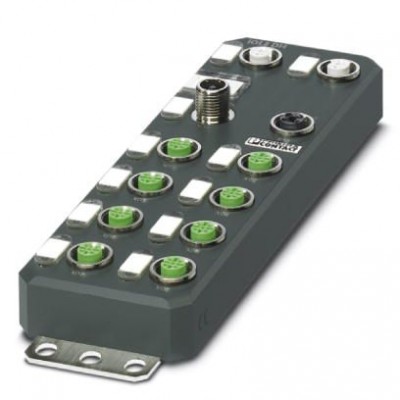

Децентрализ. устройство ввода-вывода - AXL E EIP IOL8 DI4 M12 6P - 2701496

Name: Децентрализ. устройство ввода-вывода - AXL E EIP IOL8 DI4 M12 6P - 2701496
Brand: Phoenix Contact
SKU: 2701496
Price: 39061 RUB
Availability: InStock

Описание

Устройство Axioline E-EtherNet/IP™ в пластмассовом корпусе с 8 портами IO-Link и 4 цифровыми входами, 24 В DC, разъемы для быстрого подключения M12. Устройство Axioline E предназначено для применения в сети EtherNet/IP™.
Оно обеспечивает работу до восьми датчиков/исполнительных элементов IO-Link и дополнительно служит для регистрации цифровых сигналов.

Характеристики

eCl@ss
eCl@ss 4.0	27240404
eCl@ss 4.1	27240404
eCl@ss 5.0	27242204
eCl@ss 5.1	27242604
eCl@ss 6.0	27242604
eCl@ss 7.0	27242604
eCl@ss 8.0	27242604
eCl@ss 9.0	27242604
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0	EC001433
ETIM 3.0	EC001599
ETIM 4.0	EC001599
ETIM 5.0	EC001599
ETIM 6.0	EC001599
PROFINET
Спецификация	CIP Edition 3.11 EIP Adaption of CIP 1.12
UNSPSC
UNSPSC 11	39121311
UNSPSC 12.01	39121311
UNSPSC 13.2	32151602
UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
Входные данные
Номинальный входной ток	тип. 3 мА
Входы сигнала счетчика
Входная частота	0,5 кГц
Интерфейсы
Количество каналов	2
Обозначение, место соединения	Медный кабель
Скорость передачи данных	10/100 Мбит/с (С функцией Autonegotiation)
Общие сведения
Вес нетто	552,8 г
Способ подключения	3-проводная схема
Тип монтажа	Настенный монтаж
Окружающие условия
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 %
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Степень защиты	IP65/IP67
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Питание измерительного преобразователя
Диапазон номинального напряжения питания	18 В DC ... 31,2 В DC (включая все отклонения и коэффициент пульсации)
Последовательный интерфейс
Поддерживаемые протоколы	SNMP v1 HTTP TFTP FTP BootP DHCP
Потенциалы Axioline
Потребляемый ток	макс. 12 A
Электропитание	24 В DC
Разделение потенциалов
Испытательный участок	Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин. Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин. Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / FE 500 В AC 50 Гц 1 мин. Шинное соединение (Ethernet 1) / FE 500 В AC 50 Гц 1 мин. Шинное соединение (Ethernet 2) / FE 500 В AC 50 Гц 1 мин. Шинное соединение (Ethernet 1) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / питание 24 В (питание логических модулей и датчиков, порты IO-Link) 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин. Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин.
Размеры
Высота	185 мм
Глубина	30,5 мм
Расстояние между высверленными отверстиями	198,5 мм
Указание по размерам	Высота составляет 212 мм, включая крепежные петли.
Релейные выходы: цепь активации
Описание выходов	Порты IO-Link в режиме цифрового выхода (DO)
Релейный выход
Частота переключений	макс. 1 в секунду (при индуктивной номинальной нагрузке)
Системные ограничения устройств сопряжения с шиной
Специфические системные протоколы	Протоколы EtherNet/IP™ ACD Протоколы EtherNet/IP™ DLR Протоколы EtherNet/IP™ IGMP v2
Тип устройства	Ведомое устройство EtherNet/IP™
Стандарты и предписания
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Технические данные
Полюсов	4
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	60 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Наименование	Модульная электроника и датчики (U_S)
Цифровые входы
Время фильтрования (входной фильтр)	< 1000 мкс
Диапазон входных напряжений, сигнал "0"	-0,3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	15 В DC ... 30 В DC
Задержка сигнала	макс. 150 мкс (при включении) макс. 200 мкс (при выключении)
Номинальное напряжение на входе UIN	24 В DC
Описание входа	Порты IO-Link в режиме цифрового входа (DI)
Суммарный ток датчика	макс. 1,6 A (выкл L+/L-)
Ток датчика на канал	макс. 200 мА (выкл L+/L-)
Цифровые выходы
Выходное напряжение в отключенном состоянии	макс. 1 В
Выходной ток в отключенном состоянии	макс. 300 мкA
Количество выходов	макс. 8
Максимальный выходной ток на 1 канал	150 мА
Максимальный выходной ток на 1 устройство	1,2 A
Номинальная активная нагрузка	3,6 Вт (160 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка	3,6 ВА (0,8 Гн, 160 Ω, при номинальном напряжении)
Ограничение индуктивного запирающего напряжения	-15 В DC
Реакция на перегрузку	Выключение с автоматическим перезапуском
Электрические данные
Номинальное напряжение	24 В DC
Электропитание
Потребляемый ток, типовой	180 мА ±15 % (при 24 В DC)
Габариты и материалы
Материал корпуса	Pocan^®
