Децентрализ. устройство ввода-вывода - AXL E EIP DI8 DO8 M12 6M - 2701487
Описание

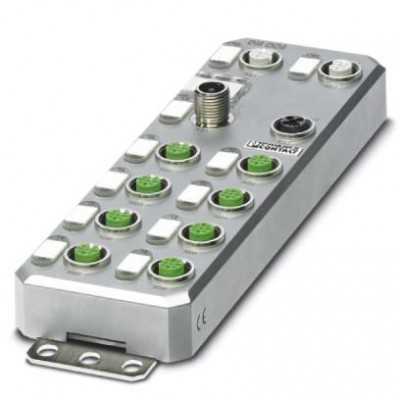

Axioline E, Устройство цифрового ввода/вывода, EtherNet/IP™, Технология быстрого подсоединения M12, Цифровые входы: 8, 24 В DC, cпособ подключения: 4-проводная схема, Цифровые выходы: 8, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, Металлический корпус, cтепень защиты: IP65/IP67. Устройство Axioline E предназначено для применения в сети EtherNet/IP™.Данный модуль предназначен для применения внутри станции Axioline F.Служит для регистрации и выдачи цифровых сигналов.Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.Время фильтрации 100 мкс позволяет пользователю в зависимости от области применения использовать функцию подсчета с частотой на входе до 5кГц.Выходы защищены от короткого замыкания и перегрузки.
Устройство предусмотрено для применения в комплексном машиностроении.
Оно подходит для применения вне электрошкафа в неблагоприятных промышленных окружающих условиях.
Устройство Axioline E может применяться, например, на инструментальных платформах, сварочных роботах или в конвейерах.
Характеристики
eCl@ss | |
eCl@ss 4.0 | 27240404 |
eCl@ss 4.1 | 27240404 |
eCl@ss 5.0 | 27242204 |
eCl@ss 5.1 | 27242604 |
eCl@ss 6.0 | 27242604 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
ETIM | |
ETIM 2.0 | EC001433 |
ETIM 3.0 | EC001599 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
PROFINET | |
Спецификация | CIP Edition 3.11 EIP Adaption of CIP 1.12 |
UNSPSC | |
UNSPSC 11 | 39121311 |
UNSPSC 12.01 | 39121311 |
UNSPSC 13.2 | 32151602 |
UNSPSC 6.01 | 43172015 |
UNSPSC 7.0901 | 43201404 |
Входные данные | |
Наименование, вход | Цифровые входы |
Интерфейсы | |
Количество каналов | 2 |
Обозначение, место соединения | Медный кабель |
Скорость передачи данных | 10/100 Мбит/с (С функцией Autonegotiation) |
Общие сведения | |
Вес нетто | 709,1 г |
Способ подключения | 3-проводная схема |
Тип монтажа | Монтаж на стене или несущей рейке; при помощи монтажной пластины. |
Окружающие условия | |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Степень защиты | IP65/IP67 |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Питание измерительного преобразователя | |
Диапазон номинального напряжения питания | 18 В DC ... 31,2 В DC (включая все отклонения и коэффициент пульсации) |
Последовательный интерфейс | |
Поддерживаемые протоколы | SNMP v1 HTTP TFTP FTP BootP DHCP |
Потенциалы Axioline | |
Потребляемый ток | макс. 12 A |
Электропитание | 24 В DC |
Размеры | |
Высота | 185 мм |
Глубина | 38 мм |
Расстояние между высверленными отверстиями | 198,5 мм |
Указание по размерам | Высота составляет 194,5 мм, включая монтажную пластину. Высота с извлеченными крепежными пластинами составляет 212 мм. Глубина составляет 38 мм, включая монтажную пластину (30,5 мм без монтажной пластины). |
Системные ограничения устройств сопряжения с шиной | |
Специфические системные протоколы | Протоколы EtherNet/IP™ ACD Протоколы EtherNet/IP™ DLR Протоколы EtherNet/IP™ IGMP v2 |
Тип устройства | Ведомое устройство EtherNet/IP™ |
Стандарты и предписания | |
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г |
Технические данные | |
Полюсов | 4 |
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
Ширина | 60 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Функции | |
Наименование | Модульная электроника и датчики (US) |
Цифровые входы | |
Время фильтрования (входной фильтр) | < 1000 мкс |
Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
Количество входов | 8 |
Номинальный входной ток при UIN | тип. 3 мА |
Описание входа | EN 61131-2 Тип 1 и 3 |
Цифровые выходы | |
Выходное напряжение | 24 В DC |
Количество выходов | 8 |
Максимальный выходной ток на 1 канал | 500 мА |
Наименование, выход | Цифровые выходы |
Номинальная активная нагрузка | 12 Вт (48 Ω, при номинальном напряжении) |
Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении) |
Электрические данные | |
Номинальное напряжение | 24 В DC (от напряжения UA) |
Электропитание | |
Потребляемый ток, типовой | 190 мА ±15 % (при 24 В DC) |
Габариты и материалы | |
Материал корпуса | Литье под давлением |
