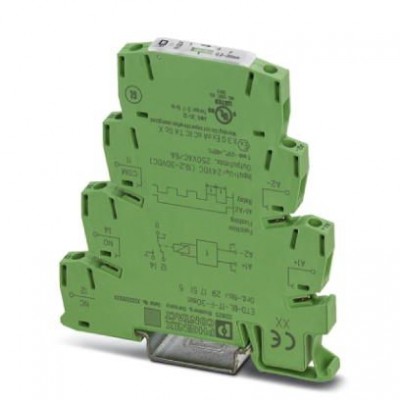

Реле времени - ETD-BL-1T-F- 30MIN - 2917515
Описание
Реле времени с функцией мигания (по началу импульса), с регулируемым временным промежутком (0,3 - 30 минут), с винтовыми зажимами. Компактные реле времени в корпусе 6,2 мм для управления временными характеристиками.Настройка времени осуществляется спереди с помощью ручки настройки с рифлёной головкой со шкалой, которая для предотвращения случайного сбоя настройки утоплена в корпус. Для настройки используйется отвертка (ширина стержня 2,5 мм).
Поставляются компактные реле времени, обеспечивающие настройку времени в различных диапазонах и оснащенные винтовыми, пружинными зажимами, а также зажимами Push-in.
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371701 |
| eCl@ss 5.1 | 27371701 |
| eCl@ss 6.0 | 27371790 |
| eCl@ss 7.0 | 27371790 |
| eCl@ss 8.0 | 27371605 |
| eCl@ss 9.0 | 27371605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001439 |
| ETIM 3.0 | EC001439 |
| ETIM 4.0 | EC001439 |
| ETIM 5.0 | EC001439 |
| ETIM 6.0 | EC001439 |
| UNSPSC | |
| UNSPSC 11 | 39121519 |
| UNSPSC 12.01 | 39121519 |
| UNSPSC 13.2 | 39122329 |
| UNSPSC 6.01 | 30211920 |
| UNSPSC 7.0901 | 39121519 |
| Активная часть | |
| Диапазон настройки времени | 0,3 мин. ... 30 мин. |
| Входные данные | |
| Диапазон входных напряжений | 24 В DC (19,2 ... 30 В DC) |
| Функция | F: подача сигнала в начале импульса |
| Выходные данные | |
| Выходные предохранители | 6,3 A (быстродействующий) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Контактная часть | |
| Исполнение контакта | 1 сухой переключающий контакт |
| Мощность отключения (активная нагрузка), максимальная | 1125 ВА (4,5 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| Общие сведения | |
| GL | GL EMC 1 C |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Индикатор состояния | LED зел. (питание) Желтый светодиод (реле активно) |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Размеры | |
| Высота | 80 мм |
| Глубина | 86 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Управляющий контакт | |
| Длительность управляющего импульса | мин. 50 мс |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 30 |
| Дополнительные особенности | |
| Цвет | зеленый |
