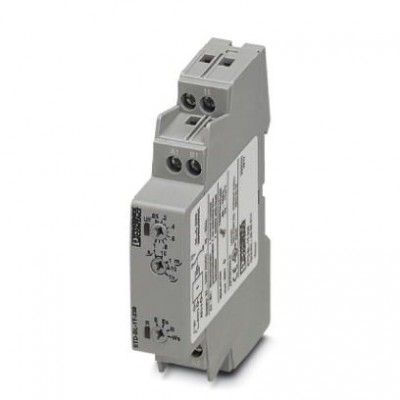

Реле времени - ETD-BL-1T-230 - 2905813
Описание
Компактное многофункциональное реле времени с 4 функциями и регулируемым диапазоном времени (50 мс - 1 ч), с винтовыми зажимами, 1 переключающий контакт. Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.Для управления временными характеристиками в производственных и технологических процессах применяются реле времени серии ETD.
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371701 |
| eCl@ss 5.1 | 27371701 |
| eCl@ss 6.0 | 27371790 |
| eCl@ss 7.0 | 27371790 |
| eCl@ss 8.0 | 27371605 |
| eCl@ss 9.0 | 27371605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001439 |
| ETIM 3.0 | EC001439 |
| ETIM 4.0 | EC001439 |
| ETIM 5.0 | EC001439 |
| ETIM 6.0 | EC001439 |
| UNSPSC | |
| UNSPSC 13.2 | 39122329 |
| Активная часть | |
| Диапазон настройки времени | 50 мс ... 1 ч (5 временных диапазона) |
| Температурный режим | ≤ 0,01 %/K |
| Время | |
| Время возврата в состояние готовности | 100 мс |
| Входные данные | |
| Диапазон входных напряжений | 24 В AC/DC ... 240 В AC/DC -15 % ... +10 % |
| Функция | E: Задержка включения R: Задержка выключения с управляющим контактом Es: Задержка включения с управляющим контактом Ws: Кратковременное срабатывание при включении с управляющим контактом |
| Выходные данные | |
| Выходные предохранители | 5 A (быстродействующий) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие директиве NSR 2006/95/EС (действительно до 19.04.2016) / 2014/35/EС (действительно до 20.04.2016) |
| Контактная часть | |
| Исполнение контакта | 1 сухой переключающий контакт |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (5 A / 250 В AC) |
| Общие сведения | |
| UL, США / Канада | UL 508 Listed |
| Долговечность механическая | 15x 106коммутационных циклов |
| Индикатор состояния | LED зел. (питание) Желтый светодиод (реле активно) |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | с потенциалом, клеммы A1-B1 |
| Питание устройства | |
| Номинальная потребляемая мощность | 4 ВА |
| Размеры | |
| Высота | 88 мм |
| Глубина | 65,5 мм |
| Спецификации UL | |
| Номинальная частота | 48 Гц ... 63 Гц |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 17,5 мм |
| Управляющий контакт | |
| Длительность управляющего импульса | ≥ 50 мс (DC) ≥ 100 мс (AC) |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | cерый |
