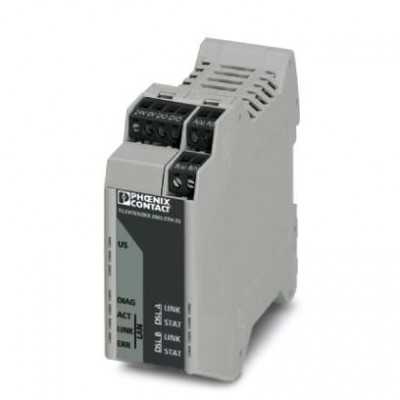

Модем - TC EXTENDER 2001 ETH-2S - 2702409
Описание
Второе поколение: неуправляемый расширитель Ethernet, для соединений точка-точка, линейные и кольцевые структуры, скорость передачи данных до 30 Мбит/с, удаленность до 20 км по заводским медным кабелям, диагностика при помощи USB и светодиодов, 2 порта SHDSL, 1 порт LANХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 8.0 | 19060590 |
| eCl@ss 9.0 | 19060590 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000740 |
| ETIM 5.0 | EC000740 |
| ETIM 6.0 | EC000740 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222628 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | ≤ 150 мА (С защитой от короткого замыкания) |
| Выходные данные | |
| Выходной сигнал, напряжение | В зависимости от рабочего напряжения |
| Интерфейсы | |
| Интерфейс 3 | USB 2.0 |
| Количество портов | 1 |
| Общие сведения | |
| MTTF | 711 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 308 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 125 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
| Вес нетто | 258,7 г |
| Гальваническая развязка | VCC // Ethernet // DSL (A) // DSL (B) // FE |
| Интерфейс | Ethernet |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 50121-4 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Номинальное напряжение питания | 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) 5 В DC (только конфигурация, с помощью Mini USB, тип B) |
| Последовательный интерфейс | |
| Дальность передачи | < 100 м (Витая пара, экранированная) |
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Интерфейс 2 | Интерфейс SHDSL согласно ITU-T G.991.2.bis |
| Поддерживаемые протоколы | Прозрачность протокола для TCP/IP, IPv4 и IPv6 |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Непрямой разряд | ± 6 кВ |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ |
| Сигнал | ± 1 кВ (асимметричный, экранированный провод Ethernet) |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (свободностоящий (расстояние справа и слева 40 мм), через устройство не запитываются другие модули) -20 °C ... 55 °C (установка в ряд без промежутков и низкая рассеиваемая мощность расположенных рядом модулей) -20 °C ... 50 °C (в ряду без промежутков) -20 °C ... 45 °C (установка в ряд без промежутков и питания других модулей через устройство) |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Отображение состояний и диагностики | Индикаторы: US (напряжение питания), ACT/LINK (передача данных Ethernet), ERR (неполадки) 2x LINK / 2x STAT (передача данных DSL, порт A и порт B), DIAG (диагностические сообщения) |
| Управление | Plug&play;, диагностика при помощи ПО PSI-CONF или системы управления на базе веб-технологий (только с управляемыми расширителями Ethernet) |
| Цифровые выходы | |
| Количество выходов | 2 |
| Наименование, выход | Цифровой выход |
| Состояние выходных характеристик | Неактивно при питании устройства от шинного соединителя для несущей рейки |
| Электропитание | |
| Потребляемый ток, типовой | < 180 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | cерый |
