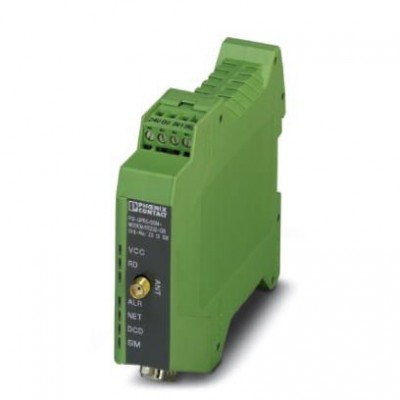

Модем - PSI-GPRS/GSM-MODEM/RS232-QB - 2313106
Описание
Промышленный модем GPRS/GSM для монтажа на рейку EN. GSM и GPRS. 850 + 900 + 1800 + 1900 МГц Последовательный интерфейс RS-232. TCP/IP стек. Вход и выход аварийного сигнала Напряжение питания 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 7.0 | 27230207 |
| eCl@ss 8.0 | 19060590 |
| eCl@ss 9.0 | 19060590 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000740 |
| ETIM 6.0 | EC000740 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222628 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Входной сигнал напряжения | 9 В DC ... 60 В DC |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | ≤ 80 мА (24 V) |
| Выходные данные | |
| Выходной сигнал, напряжение | 10 В DC ... 30 В DC |
| Интерфейс беспроводной связи | |
| GPRS | Класс 10, класс B CS1 ... CS4 |
| GSM | CSD 9,6 / 14,4 кБит/с |
| SIM-интерфейс 1 | 1,8 Вольт, 3 Вольт |
| Антенна | Антенное гнездо SMA, полное сопротивление 50 Ом |
| Описание интерфейса | GSM / GPRS |
| Проверка сети | Светодиоды для индикации качества приема |
| Функция сети | 4 временных слота для приема, 2 временных слота для передачи данных PIN-код сохраняется в модеме. После исчезновения напряжения он восстанавливается в сети самостоятельно при подаче напряжения. Встроенный стек протоколов TCP/IP, самостоятельное восстановление соединения. |
| Частота | 850 МГц (2 Вт (EGSM)) 900 МГц (2 Вт (EGSM)) 1800 МГц (1 Вт (EGSM)) 1900 МГц (1 Вт (EGSM)) |
| Интерфейсы | |
| Скорость передачи данных | ≤ 85,6 кбит/с |
| Общие сведения | |
| UL, США / Канада | зарегистрирован в cULus UL 508 Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X |
| Вес нетто | 182,6 г |
| Гальваническая развязка | VCC // RS-232 // GSM |
| Испытательное напряжение, интерфейс передачи данных | 1500 В |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВ (50 Гц, 1 мин) |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Степень защиты | IP20 |
| Питание | |
| Диапазон напряжения питания | 10 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Номинальное напряжение питания | 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) |
| Последовательный интерфейс | |
| Дальность передачи | 15 м |
| Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
| Формат файла / кодирование | Послед. асинхронный UART/NRZ, 7/8 бит - данные, 1/2 - стоп-бит, 1 бит - четность, 10/11 бит - длина символа |
| Размеры | |
| Высота | 99 мм |
| Глубина | 118,6 мм |
| Стандарты и предписания | |
| Данные испытания | 1 м |
| Диапазон частот | Уровень контроля 3 |
| Излучение помех | EN 55032 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Непрямой разряд | ± 6 кВ |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 1 кВ |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Входной сигнал тока | 5 мА |
| Количество входов | 2 |
| Описание входа | Цифровой вход |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | Цифровой выход |
| Электропитание | |
| Потребляемый ток, типовой | < 350 мА (24 В DC) < 80 мА (Stand-By) |
| Габариты и материалы | |
| Материал корпуса | PA V0 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Штекер D-SUB-9 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
