Радиокомплект - ILB BT ADIO MUX-OMNI - 2884208
Описание

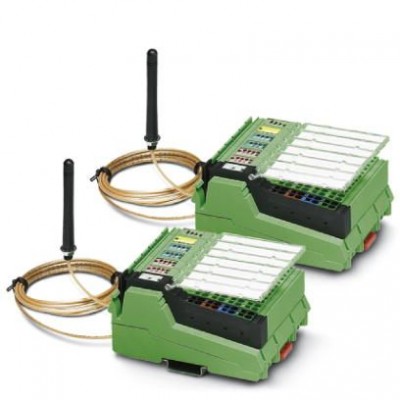

Комплект Wireless-MUX, два модуля, в каждом по 16 цифровых входов и выходов и по 2 аналоговых входа и выхода (0 ... 20 мА, 0 ... 10 В), включая ненаправенную антенну с кабелем 1,5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242602 |
| eCl@ss 7.0 | 27242602 |
| eCl@ss 8.0 | 27242602 |
| eCl@ss 9.0 | 27242602 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| UNSPSC | |
| UNSPSC 11 | 20142601 |
| UNSPSC 12.01 | 20142601 |
| UNSPSC 13.2 | 20142601 |
| UNSPSC 6.01 | 20142601 |
| UNSPSC 7.0901 | 20142601 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | 130 кΩ |
| Входное сопротивление, вход тока | 50 Ω |
| Разрешение измеренного значения | 12 бит |
| Аналоговые выходы | |
| DAC-разрешение | 12 бит |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 10 В |
| Наименование, вход | Цифровые входы |
| Входы сигнала счетчика | |
| Входная частота | ≤ 10 Гц |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Выходной ток | 8 A (Итого) |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 2 кΩ |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Интерфейс беспроводной связи | |
| Вид подключения антенны | RSMA (гнездовой) |
| Излучаемая мощность | 5 дБм |
| Стандарт радиосвязи | На базе Bluetooth 4.0 |
| Тип модуляции | GFSK (Gaussian Frequency Shift Keying) |
| Чувствительность приемника | -95 дБм |
| Общие сведения | |
| MTBF | 465 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 140 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 1458 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 557 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) 219 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
| Вес нетто | 885 г |
| Временя задержки | ≤ 10 мс (Время ожидания, стандартное) ≤ 800 мс (Функция обеспечения отказоустойчивости при исчезновении радиосигнала) |
| Время включения | ≤ 3 c (До установления радиосвязи) |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов СИД Радиосвязь Светодиод FS Напряжение логики и исполнительного элементеа СИД Качество связи 4 светодиодных |
| Разрешения на радиосвязь | Бельгия Болгария Дания Германия Эстония Финляндия Франция Греция Великобритания Ирландия Исландия Израиль Италия Япония Канада Латвия Лихтенштейн Литва Люксембург Мальта Нидерланды Норвегия Австрия Польша Португалия Румыния Россия Швеция Швейцария Сингапур Словакия Словения Испания Южная Африка Чехия Турция Венгрия США Кипр (респ.) |
| Способ подключения | 1-проводной кабель |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | один модуль, в комплекте со штекером, без антенны |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 795 гПа ... 1080 гПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (через штекер питания) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перемены полярности и от перенапр. |
| Потребляемый ток | 60 мА (Питание логической схемы при 24 В пост. тока, 25 °C) 25 мА (Питание исполнительного элемента, +ток нагрузки цифрового ВЫХОДА (8 A)) |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 123,4 мм |
| Глубина | 57 мм |
| Указание по размерам | cо штекером |
| Стандарты и предписания | |
| Cертификат MIC | Япония MIC (RF) ID:202-LSF002 |
| Диапазон частот | 26 МГц ... 3 ГГц (Уровень контроля 3) |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 16г, 11 мс |
| Непрямой разряд | ± 6 кВ |
| Обозначение стандарта | Директива 2014/53/EU (для радиооборудования) |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 1 кВ (Сигнальный провод, асимметричный) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 95 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА |
| Диапазон входных напряжений, сигнал "0" | < 5 В |
| Диапазон входных напряжений, сигнал "1" | > 15 В |
| Количество входов | 16 16 |
| Типичный входной ток одного канала | 2,3 мА |
| Цифровые выходы | |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
| Номинальная активная нагрузка | 12 Вт (48 Ω) |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 50 Ω) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
