Функциональный модуль - RAD-ISM-900-SET-AC-UD - 2867021
Описание

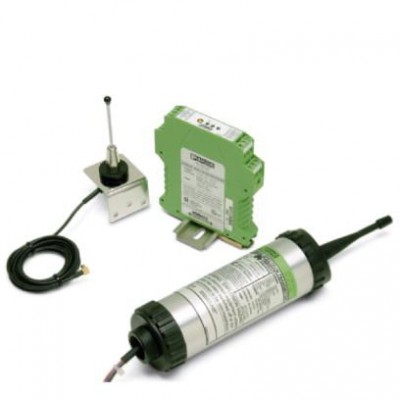

Беспроводная приемо-передающая система диапазона 900 МГц (исполнение для Америки) с однонаправленным каналом связи, состоящая из передатчика для наружного монтаж (Tx), питание 100...240 В AC, устанавливаемого на монтажную рейку приемника (Rx), питание 12...30 В DC и антеннХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 43223108 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 43223108 |
| Аналоговые входы | |
| Входное сопротивление, вход тока | < 170 Ω |
| Входные данные | |
| Диапазон входных напряжений | 85 В AC ... 240 В AC |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| Выходные данные | |
| Нагрузка / выходная нагрузка, выход тока | 700 Ω (при UB= 24 В, RB= [UB-10 В] / 20 мA) |
| Интерфейс беспроводной связи | |
| Излучаемая мощность | 1 Вт |
| Количество групп каналов | 4 |
| Количество каналов на 1 группу | 63 |
| Направление | однонаправл. |
| Контактная часть | |
| Исполнение контакта | 3 сухих переключающих контакта |
| Макс. ток продолжительной нагрузки | 0,5 A |
| Максимальное напряжение переключения | 30 В DC 120 В AC |
| Материал контакта | Ag, позолоченные |
| Общие сведения | |
| Долговечность механическая | 1x 107 |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 12 В DC ... 30 В DC |
| Потребляемый ток, макс. | 125 мА |
| Потенциалы Axioline | |
| Электропитание | 24 В DC (при UB) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| Диапазон частот | 902 МГц ... 928 МГц |
| Электромагнитная совместимость | FCC часть 15.247 / ISC RSS 210 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,5 мм |
| Указание | |
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА |
| Описание входа | Вход сигнала тока (аналоговый вход) |
| Цифровые выходы | |
| Наименование, выход | выход тока |
| Электрические данные | |
| Долговечность, электрич. | 8 x 105коммутационных циклов при токе 0,5 А |
| Электропитание | |
| Потребляемый ток, типовой | 85 мА |
| Эксплуатационные характеристики | |
| Состав комплекта | Передатчик, приемник |
