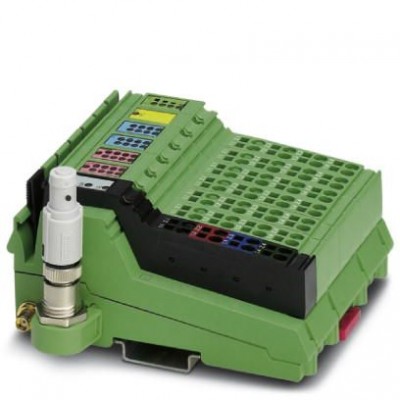

Функциональный модуль - ILB BT ADIO 2/2/16/16 - 2884282
Описание
Беспроводной модуль ввода-вывода, 16 цифровых входов, 16 цифровых выходов, 2 аналоговых входа, 2 аналоговых выхода; Bluetooth V1.2; диапазон частот 2,4 ГГц; 1 интерфейс радиосвязи; WLAN-BlackChannelList; LEM. Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242602 |
| eCl@ss 7.0 | 27242602 |
| eCl@ss 8.0 | 27242602 |
| eCl@ss 9.0 | 27242602 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| UNSPSC | |
| UNSPSC 11 | 20142601 |
| UNSPSC 12.01 | 20142601 |
| UNSPSC 13.2 | 20142601 |
| UNSPSC 6.01 | 20142601 |
| UNSPSC 7.0901 | 20142601 |
| Аналоговые входы | |
| Разрешение измеренного значения | 12 бит |
| Аналоговые выходы | |
| DAC-разрешение | 12 бит |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 10 В |
| Наименование, вход | Цифровые входы |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Интерфейс беспроводной связи | |
| Вид подключения антенны | SMA (гнездовой) |
| Излучаемая мощность | 14 дБм (настройка в диапазоне от 0 дБм и 14 дБм, с шагом 4 дБ) |
| Количество интерфейсов радиосвязи | 1 |
| Поддерживаемый профиль | HID |
| Подключаемый модуль радиосвязи | 1 (FLM BT BS 3, FL BT MOD IO AP) |
| Стандарт радиосвязи | Bluetooth 1.2 |
| Чувствительность приемника | -88 дБм |
| Общие сведения | |
| MTBF | 465 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 140 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| Вес нетто | 377,8 г |
| Исполнение | Bluetooth, 2,4 ГГц, до 1 Мбит/с |
| Разрешения на радиосвязь | Австралия (Специальные устройства управления: За консультацией обращайтесь к менеджеру по продукции) Канада Россия (Специальные устройства управления: За консультацией обращайтесь к менеджеру по продукции) Швейцария Сингапур Турция США |
| Способ подключения | 1-проводной кабель |
| Тип монтажа | Монтажная рейка |
| Указания по монтажу | жесткий монтаж |
| Окружающие условия | |
| Давление воздуха (эксплуатации) | 795 гПа ... 1080 гПа (до 2000 м над уровнем моря) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (с учетом пульсации) |
| Питание электронного модуля | |
| Ток питания | < 100 мА |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 73 мм |
| Стандарты и предписания | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 117 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
| Функции | |
| Безопасность (надежность) | 128-битное кодирование данных Проверка на подлинность PIN Не поддающийся обнаружению |
| Цифровые входы | |
| Входная характеристика | МЭК 61131-2, тип 1 |
| Входной сигнал тока | 0 мА ... 20 мА |
| Диапазон входных напряжений, сигнал "0" | < 5 В |
| Диапазон входных напряжений, сигнал "1" | > 15 В |
| Количество входов | 16 |
| Цифровые выходы | |
| Количество выходов | 16 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
