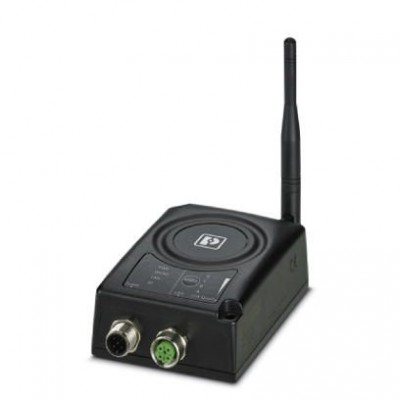

Функциональный модуль - FL EPA 2 RSMA - 1005957
Описание
Комбинированный Ethernet-радиомодуль с Bluetooth и WLAN, прилагается сменная антенна Omni, WLAN: AP и Client, 2,4 и 5 ГГц, Bluetooth: 2.1+EDR/4.0, PAN до 7 соединений, IP65, 9 ... 30 В DC, разъем M12, WEB, команды AT и кнопка режимаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240409 |
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19170101 |
| eCl@ss 9.0 | 19170101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC000515 |
| ETIM 5.0 | EC000515 |
| ETIM 6.0 | EC000515 |
| UNSPSC | |
| UNSPSC 11 | 20142601 |
| UNSPSC 12.01 | 20142601 |
| UNSPSC 13.2 | 43201404 |
| UNSPSC 6.01 | 20142601 |
| UNSPSC 7.0901 | 20142601 |
| Антенна | |
| Прибыль | 3 dBi ((2,4 ГГц / 5 ГГц)) |
| Интерфейс Ethernet | |
| Количество | 1 |
| Количество интерфейсов | 1 |
| Среда передачи | Медь |
| Интерфейс беспроводной связи | |
| Вид подключения антенны | RSMA (гнездовой) |
| Излучаемая мощность | макс. 16 дБм (Bluetooth: 10 дБм) |
| Количество интерфейсов радиосвязи | 1 IEEE 802.11 a/b/g, Bluetooth 2.1+EDR |
| Подключаемый модуль радиосвязи | 7 (BT 2.1+EDR, NAP-Mode) |
| Стандарт радиосвязи | Bluetooth 2.1 + EDR IEEE 802.11 b g a |
| Частотный диапазон | 2,4 ГГц 5 ГГц |
| Интерфейсы | |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| Вес нетто | 180 г |
| Интерфейс | Ethernet |
| Разрешения на радиосвязь | Бельгия Болгария Дания Германия Эстония Финляндия Франция Греция Великобритания Ирландия Исландия Италия Канада Латвия Лихтенштейн Литва Люксембург Мальта Нидерланды Норвегия Австрия Польша Португалия Румыния Швеция Швейцария Словакия Словения Испания Чехия Венгрия США Кипр (респ.) Япония |
| Тип монтажа | Настенный монтаж |
| Указания по монтажу | жесткий монтаж |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | без выпадения конденсата |
| Допустимая отн. влажность воздуха (при эксплуатации) | без выпадения конденсата |
| Степень защиты | IP65 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Питание | |
| Диапазон напряжения питания | 9 В DC ... 30 В DC |
| Питание электронного модуля | |
| Ток питания | тип. 54 мА (при 24 В DC) |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Потенциалы Axioline | |
| Потребляемый ток | макс. 190 мА (при 9 В DC) |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 92,7 мм |
| Глубина | 33,2 мм |
| Указание по размерам | без разъемов M12 и разъема для подключения антенны |
| Стандарты и предписания | |
| Механические испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 3г, 11 мс, ударный импульс, полусинусоида Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5 - 8 ,4 Гц= ±3,5 мм; 8,4 - 40, 7 Гц = 1g; 40,7 - 57Гц= ±0,15 мм; 57 - 500 Гц= 2g |
| Технические данные | |
| Длина | 107 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
| Ширина | 67,8 мм |
| Функции | |
| Безопасность (надежность) | 802.11i Шифрование WPA PSK (preshared key) WPA2 AES TKIP PIN Не поддающийся обнаружению |
| Конфигурирование | Веб-интерфейс, кнопка переключения режимов Mode, команды AT (TCP(IP), SSC |
| Наименование | Bluetooth / WLAN |
| Режимы работы | Точка доступа / адаптер клиента для WLAN и Bluetooth |
| Цифровые входы | |
| Количество входов | 1 |
| Монтажные характеристики | |
| Тип подключения | Розетка M12, с механическим ключом типа D |
