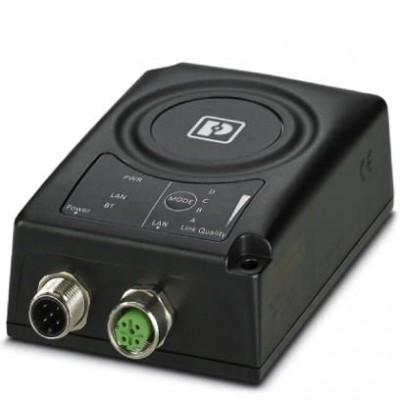

Функциональный модуль - FL BT EPA 2 - 1005869
Описание
Bluetooth/Ethernet-радиомодуль, 2.1+EDR/4.0, PAN P2P, внутренняя антенна, IP65, 9 В DC ... 30 В DC, разъем M12, WEB, команды AT и кнопка режимаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240409 |
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19170101 |
| eCl@ss 9.0 | 19170101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC000515 |
| ETIM 5.0 | EC000515 |
| ETIM 6.0 | EC000515 |
| UNSPSC | |
| UNSPSC 11 | 20142601 |
| UNSPSC 12.01 | 20142601 |
| UNSPSC 13.2 | 43201404 |
| UNSPSC 6.01 | 20142601 |
| UNSPSC 7.0901 | 20142601 |
| Интерфейс Ethernet | |
| Количество | 1 |
| Количество интерфейсов | 1 |
| Среда передачи | Медь |
| Интерфейс беспроводной связи | |
| Вид подключения антенны | (внутр.) |
| Излучаемая мощность | макс. 10 дБм |
| Количество интерфейсов радиосвязи | 1 Bluetooth 2.1+EDR |
| Подключаемый модуль радиосвязи | 1 |
| Стандарт радиосвязи | Bluetooth 2.1 + EDR |
| Интерфейсы | |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| Вес нетто | 105 г |
| Интерфейс | Ethernet |
| Разрешения на радиосвязь | Бельгия Болгария Дания Германия Эстония Финляндия Франция Греция Великобритания Ирландия Исландия Италия Канада Латвия Лихтенштейн Литва Люксембург Мальта Нидерланды Норвегия Австрия Польша Португалия Румыния Швеция Швейцария Словакия Словения Испания Чехия Венгрия США Кипр (респ.) Япония |
| Тип монтажа | Настенный монтаж |
| Указания по монтажу | жесткий монтаж |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | без выпадения конденсата |
| Допустимая отн. влажность воздуха (при эксплуатации) | без выпадения конденсата |
| Степень защиты | IP65 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Питание | |
| Диапазон напряжения питания | 9 В DC ... 30 В DC |
| Питание электронного модуля | |
| Ток питания | тип. 36 мА (при 24 В DC) |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Потенциалы Axioline | |
| Потребляемый ток | макс. 190 мА (при 9 В DC) |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 92,7 мм |
| Глубина | 33,2 мм |
| Указание по размерам | без разъема М12 |
| Стандарты и предписания | |
| Механические испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 3г, 11 мс, ударный импульс, полусинусоида Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5 - 8 ,4 Гц= ±3,5 мм; 8,4 - 40, 7 Гц = 1g; 40,7 - 57Гц= ±0,15 мм; 57 - 500 Гц= 2g |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
| Ширина | 67,8 мм |
| Функции | |
| Безопасность (надежность) | PIN Не поддающийся обнаружению |
| Конфигурирование | Веб-интерфейс, кнопка переключения режимов Mode, команды AT (TCP(IP), SSC |
| Наименование | Bluetooth |
| Цифровые входы | |
| Количество входов | 1 |
| Монтажные характеристики | |
| Тип подключения | Розетка M12, с механическим ключом типа D |
