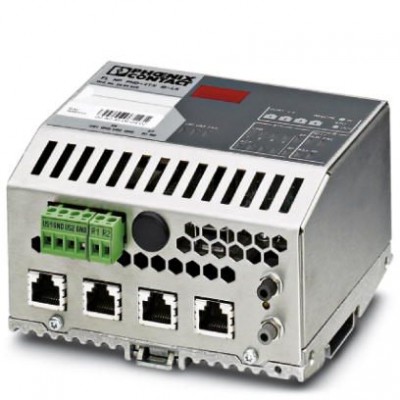

Прокси - FL NP PND-4TX IB-LK - 2985929
Описание
Прокси для PROFINET-RT, функциональность G4, INTERBUS-Proxy для оптоволоконных кабелей, со встроенным 4-портовым коммутатором. Прокси-серверы INTERBUS последнего поколения обеспечивают сквозную интеграцию всей системы INTERBUS со всеми функциями в устройство управления нижнего уровня с функциональностью PROFINET. Задание параметров в системе технической разработки нижнего уровня происходит посредством передачи GSDML-данных.Основные характеристики и особенности устройств:
- Обмен данными, диагностика и задание параметров происходит через протокол PROFINET
- возможность интеграции и параметрирования в любом устройстве управления с функциональностью PROFINET
- Поддержка LLDP для распознавания топологии
- Скорость обновления PROFINET ≥ 1 мс
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 27250501 |
| eCl@ss 7.0 | 27250501 |
| eCl@ss 8.0 | 19170103 |
| eCl@ss 9.0 | 19170103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001478 |
| ETIM 5.0 | EC001478 |
| ETIM 6.0 | EC001478 |
| PROFINET | |
| Спецификация | PROFINET-IO RT, Spec. 2.2 |
| Функция устройства | PROFINET-Proxy |
| Частота обновления | мин. 1 мс |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222609 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Количество портов | 4 |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| Вес нетто | 737 г |
| Исполнение AX | Stand-Alone |
| Тип монтажа | Установка на монтажную рейку |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
| Последовательный интерфейс | |
| Дальность передачи | 100 м |
| Интерфейс 1 | Ethernet |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 95 мм |
| Глубина | 69 мм |
| Системные ограничения устройств сопряжения с шиной | |
| Количество поддерживаемых оконечных устройств | макс. 512 (в зависимости от класса устройства управления и направления передачи данных) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
| Вибрация (хранение / транспортировка) | 5г |
| Излучение помех | EN 55011 / класс A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 128 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Класс соответствия PROFINET | B |
| Количество данных процесса | 512 слов |
| Отображение состояний и диагностики | 7-сегментный индикатор / диагностические светодиоды |
| Спецификация PROFINET | PROFINET-IO RT, Spec. 2.2 |
| Функция устройства PROFINET | PROFINET-Proxy |
| Функция полевой шины | |
| Количество оконечных устройств с каналом параметров | макс. 126 (512 слов) |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | тип. 350 мА |
