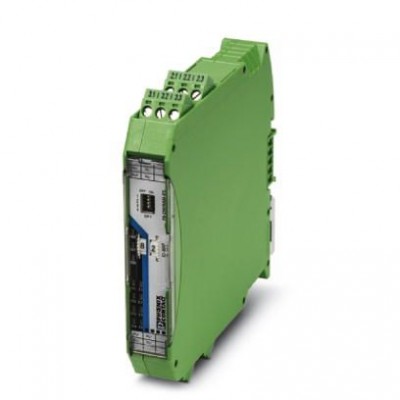

Модуль ввода-вывода - FB-DI4/NAM-IFS - 2316275
Описание
Четырехканальный модуль цифрового ввода NAMUR с использованием в системе ввода-вывода PROFIBUS PA MUX. Соответствует стандарту NAMUR EN 60947-5-6 для бесконтактных датчиков и обменивается данными с головной станцией FB-MUX/HS...PA через шинный соединитель, установленный на монтажной рейке. Этот модуль имеет развязку каналов.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
| ETIM | |
| ETIM 5.0 | EC001599 |
| Общие сведения | |
| Гальваническая развязка | 500 В AC (Модуль цифрового ввода-вывода NAMUR ‒ 50 Гц, 1 мин, испытательное напряжение) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 95 % (Без выпадения конденсата) |
| Макс. рабочая высота | 2000 м |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC |
| Потребляемый ток, макс. | 64 мА |
| Размеры | |
| Высота | 114,5 мм |
| Глубина | 99 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | IBExU 17ATEXB011X; II 3 G; Ex ec IIC T4 Gc |
| IECEx | IECEx IBE 17.0029X; Ex ec IIC T4 Gc |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
