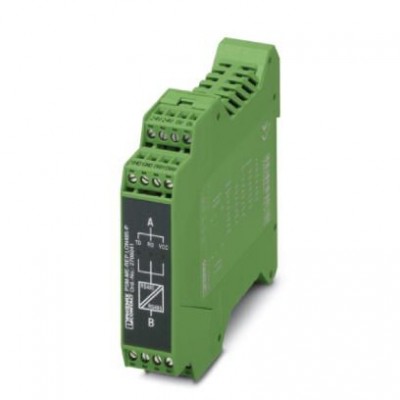

Повторитель - PSM-ME-REP LON485-P - 2708041
Описание
Повторитель, для развязки по напряжению и увеличения дальности передачи сигналов в 2-проводных шинных системах с интерфейсом RS-485, с развязкой 3 цепей, устанавливается на монтажную рейкуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000698 |
| ETIM 3.0 | EC000698 |
| ETIM 4.0 | EC000698 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс Ethernet | |
| Среда передачи | витая пара, экранированная |
| Общие сведения | |
| MTTF | 1808 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 796 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 334 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | Одобрено 508 Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X |
| Битовое искажение | < 1,5 % (Только для модуля: Искажения, вызванные затуханием сигнала в кабеле не учитывались) |
| Вес нетто | 188,8 г |
| Гальваническая развязка | VCC // RS-485 (A) // RS-485 (B) |
| Испытательное напр., интерфейс передачи дан. / питание | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 2 кВ |
| Каналы связи | 2 (1/1), R x D, T x D, дуплекс |
| Режим работы | полудуплекс |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Номинальное напряжение питания | 24 В AC/DC ±20 % |
| Потребляемый ток, макс. | 100 мА |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, шинной системы и типа кабеля) |
| Интерфейс 1 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 |
| Интерфейс 2 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 |
| Нагрузочные резистор | 120 Ом |
| Переключение направления передачи данных | самоуправляемый |
| Скорость последовательной передачи данных | 39,1/ 78,1/ 500/ 625/ 1000/ 1250/ 2000 кбит/с |
| Формат файла / кодирование | Манчестерское кодирование, устойчивый к наложениям |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Излучение помех | EN 50 081-1 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 2 кВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание размеров изделия | |
| Подпись к рисунку | Узкая конструкция |
| Электропитание | |
| Потребляемый ток, типовой | 90 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
