| eCl@ss |
| eCl@ss 4.0 |
27140816 |
| eCl@ss 4.1 |
27140816 |
| eCl@ss 5.0 |
27143424 |
| eCl@ss 5.1 |
27143424 |
| eCl@ss 6.0 |
27143424 |
| eCl@ss 7.0 |
27440209 |
| eCl@ss 8.0 |
27440302 |
| eCl@ss 9.0 |
27440302 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC001476 |
| ETIM 3.0 |
EC001476 |
| ETIM 4.0 |
EC001132 |
| ETIM 5.0 |
EC001132 |
| ETIM 6.0 |
EC001132 |
| UNSPSC |
| UNSPSC 11 |
39121402 |
| UNSPSC 12.01 |
39121402 |
| UNSPSC 13.2 |
39121522 |
| UNSPSC 6.01 |
30211802 |
| UNSPSC 7.0901 |
39121402 |
| Механические характеристики |
| Циклы установки |
≥ 200 |
| Общие сведения |
| Номинальное напряжение UN |
24 В AC/DC |
| Окружающие условия |
| Температура окружающей среды (хранение/транспорт) |
-25 °C ... 80 °C |
| Размеры |
| Высота |
55 мм |
| Стандарты и предписания |
| Испытание вредными газами |
ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок |
согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Сигнал |
VGA |
| Технические данные |
| Длина |
56,5 мм |
| Полюсов |
15 |
| Температура окружающей среды (при эксплуатации) |
-20 °C ... 75 °C |
| Ширина |
16 мм |
| Характеристики клемм |
| Длина снятия изоляции |
5 мм |
| Момент затяжки |
0,4 Нм |
| Подключение |

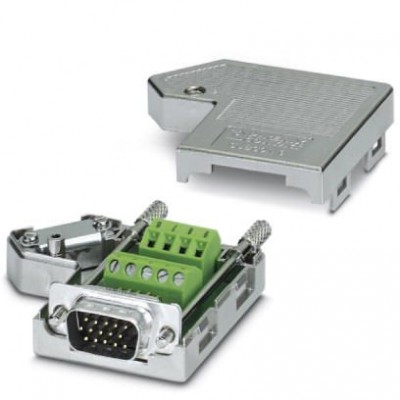

Штекерная часть разъема D-SUB |
| Сечение гибкого проводника макс. |
1 мм² |
| Сечение гибкого проводника мин. |
0,14 мм² |
| Сечение жесткого проводника макс. |
1,5 мм² |
| Сечение жесткого проводника мин. |
0,14 мм² |
| Сечение провода AWG макс. |
16 |
| Сечение провода AWG мин. |
26 |
| Габариты и материалы |
| Материал корпуса |
ABS, с металлическим покрытием |
