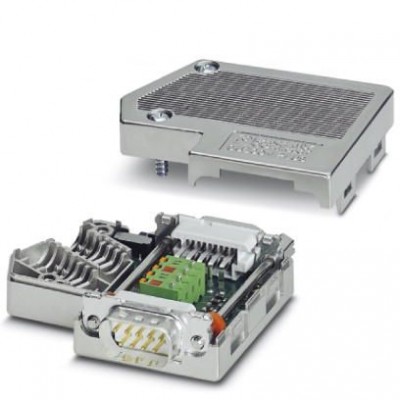

Шинный штекер D-SUB - SUBCON-PLUS-PROFIB/PG - 2744403
Описание
Разъем D-SUB, 9-полюсный, штыревой, кабельный ввод под углом 35°, шинная система: PROFIBUS DP до 12 Мбит/с с гнездом Pg-D-SUB для подключения программирующего устр-ва, нагрузочное сопротивление подключается посредством ползункового переключателя, расположение выводов: 3, 5, 6, 8; пружинные клеммыХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440302 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001132 |
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| UNSPSC | |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω 220 Ω 390 Ω (подключается снаружи) |
| Механические характеристики | |
| Макс. диаметр кабеля | 8,4 мм |
| Циклы установки | > 200 |
| Общие сведения | |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Крепежные винты SUBCON | 4-40 UNC |
| Номинальное напряжение UN | 5 В |
| Номинальный ток IN | 100 мА |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Последовательный интерфейс | |
| Расположение выводов | 3, 5, 6, 8 |
| Размеры | |
| Высота | 49,5 мм |
| Мин. диаметр кабеля | 7,6 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Сигнал | PROFIBUS |
| Технические данные | |
| Длина | 60 мм |
| Полюсов | 9 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
| Ширина | 16 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 5 мм |
| Момент затяжки | 0,4 Нм |
| Подключение | Штекерная часть разъема D-SUB |
| Сечение жесткого проводника макс. | 0,5 мм² |
| Сечение жесткого проводника мин. | 0,12 мм² |
| Сечение провода AWG макс. | 20 |
| Сечение провода AWG мин. | 26 |
| Характеристики компьютера | |
| Шинная система | PROFIBUS DP |
| Габариты и материалы | |
| Материал корпуса | ABS, с металлическим покрытием |
