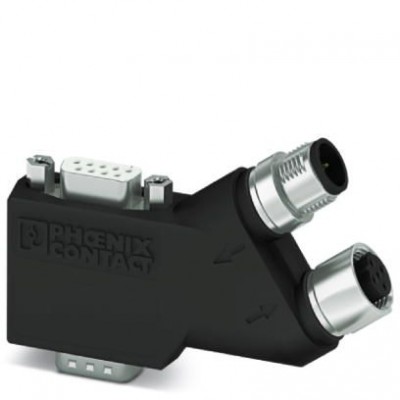

Шинный штекер D-SUB - SUBCON-PLUS-CAN/35/PG/M12 - 2902324
Описание
Штекер D-SUB, 9-конт., гнездо, со штифтом PG-D-SUB, цоколёвка: 2, 3, 5, 6, 7, 9; два подвода кабеля M12 (кодировка A) под углом 35°. Шинная система: CAN, CANopen. Нагрузочный резистор через отдельный терминатор M12.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440302 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| UNSPSC | |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | отдельно посредством нагрузочного резистора М12 |
| Общие сведения | |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Крепежные винты SUBCON | 4-40 UNC |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (при +25 ℃, без образования конденсата) |
| Температура окружающей среды (при монтаже) | -20 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Последовательный интерфейс | |
| Расположение выводов | 2, 3, 5, 7, 9 |
| Размеры | |
| Высота | 46 мм |
| Стандарты и предписания | |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Сигнал | CAN CANopen® |
| Технические данные | |
| Длина | 79 мм |
| Полюсов | 9 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Ширина | 16 мм |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм |
| Подключение | Штекерная часть разъема D-SUB |
| Характеристики компьютера | |
| Шинная система | CAN, CANopen, SafetyBus-P |
| Габариты и материалы | |
| Материал корпуса | Полиамид |
