| eCl@ss |
| eCl@ss 4.0 |
27140816 |
| eCl@ss 4.1 |
27140816 |
| eCl@ss 5.0 |
27143424 |
| eCl@ss 5.1 |
27143424 |
| eCl@ss 6.0 |
27143424 |
| eCl@ss 7.0 |
27440209 |
| eCl@ss 8.0 |
27440302 |
| eCl@ss 9.0 |
27440302 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 3.0 |
EC001132 |
| ETIM 4.0 |
EC001132 |
| ETIM 5.0 |
EC001132 |
| ETIM 6.0 |
EC001132 |
| UNSPSC |
| UNSPSC 11 |
39121402 |
| UNSPSC 12.01 |
39121402 |
| UNSPSC 13.2 |
39121522 |
| UNSPSC 6.01 |
30211802 |
| UNSPSC 7.0901 |
39121402 |
| Механические характеристики |
| Макс. диаметр кабеля |
12,7 мм |
| Циклы установки |
> 50 |
| Общие сведения |
| Крепежные винты SUBCON |
4-40 UNC |
| Номинальное напряжение UN |
48 В AC/DC |
| Номинальный ток IN |
1 A |
| Окружающие условия |
| Температура окружающей среды (хранение/транспорт) |
-25 °C ... 80 °C |
| Последовательный интерфейс |
| Расположение выводов |
все соединения по схеме 1:1 и винтовые клеммы |
| Размеры |
| Высота |
49,8 мм |
| Мин. диаметр кабеля |
4 мм |
| Стандарты и предписания |
| Сигнал |
точка-точка |
| Технические данные |
| Длина |
61 мм |
| Полюсов |
15 |
| Температура окружающей среды (при эксплуатации) |
-20 °C ... 75 °C |
| Ширина |
16 мм |
| Характеристики клемм |
| Подключение |

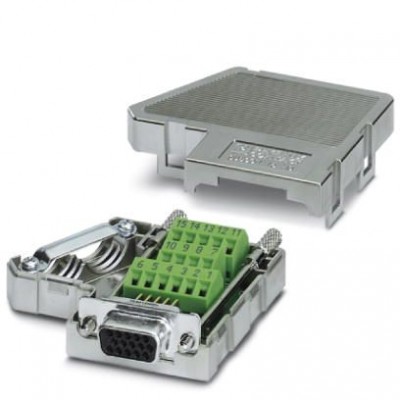

Штекерная часть разъема D-SUB |
| Габариты и материалы |
| Материал корпуса |
ABS, с металлическим покрытием |
