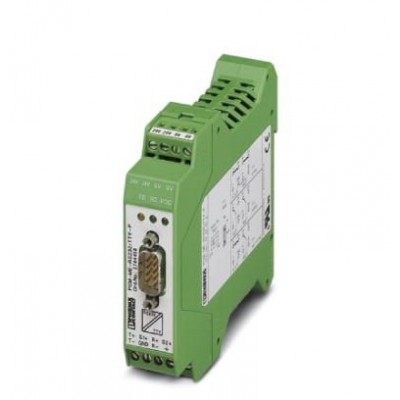

Преобразователь интерфейсов - PSM-ME-RS232/TTY-P - 2744458
Описание
Преобразователь интерфейсов, для сопряжения интерфейса RS-232 (V.24) с TTY, с гальванической развязкой, 2 канала, устанавливается на монтажную рейкуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000698 |
| ETIM 3.0 | EC000698 |
| ETIM 4.0 | EC000698 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выходные данные | |
| Выходной ток | 2x 20 мА ±10 % (Шлейфный ток) |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Общие сведения | |
| MTBF | 1989 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 410 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| UL, США / Канада | Одобрено 508 Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X |
| Битовая задержка | < 3 мкс |
| Битовое искажение | < 5 % |
| Вес нетто | 179,6 г |
| Гальваническая развязка | VCC // RS-232 // TTY |
| Импеданс | ≤ 117 Ω (Выход) 126 Ω (Вход) |
| Испытательное напр., интерфейс передачи дан. / питание | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 2 кВeff(50 Гц, 1 мин) |
| Каналы связи | 2 (1/1), R x D, T x D, дуплекс |
| Режим работы | активный, полуактивный, пассивный |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Номинальное напряжение питания | 24 В AC/DC ±20 % (с помощью вставных винтовых клемм COMBICON) |
| Последовательный интерфейс | |
| Дальность передачи | 15 м (Витая пара, экранированная) |
| Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Интерфейс 2 | Интерфейс TTY, CL2 согласно DIN 66348-1 |
| Поддерживаемые протоколы | прозрачность протокола |
| Расположение выводов | Переключение DTE/DCE при помощи реле |
| Скорость последовательной передачи данных | ≤ 19,2 кбит/с |
| Размеры | |
| Высота | 99 мм |
| Глубина | 118,6 мм |
| Стандарты и предписания | |
| Диапазон частот | Уровень контроля 3 |
| Излучение помех | EN 61000-6-4 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разрешение на применение в судостроении | DNV |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 2 кВ (42 Ω) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание размеров изделия | |
| Подпись к рисунку | Узкая конструкция |
| Электропитание | |
| Потребляемый ток, типовой | 75 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA |
| Дополнительные особенности | |
| Цвет | зеленый |
