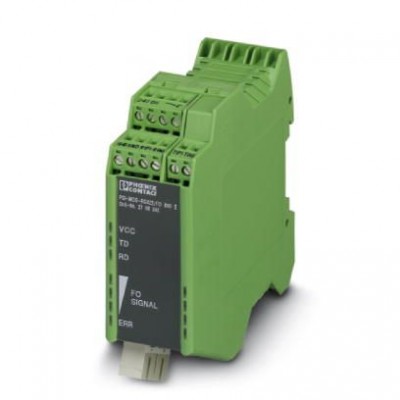

Преобразователь оптоволоконного интерфейса - PSI-MOS-RS422/FO1300 E - 2708575
Описание
Оптический конвертер с функцией оптической диагностики и контактом аварийного сигнала, для интерфейсов RS-422 / RS-485 (4-проводн.) / INTERBUS со скоростью передачи до 2 Мбит/с, оконечное устройство с оптическим интерфейсом (SC-Duplex), 1300 нм, для стекловолоконного кабеляХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27230207 |
eCl@ss 4.1 | 27230207 |
eCl@ss 5.0 | 27230207 |
eCl@ss 5.1 | 27230207 |
eCl@ss 6.0 | 27230207 |
eCl@ss 7.0 | 27230207 |
eCl@ss 8.0 | 19179290 |
eCl@ss 9.0 | 19170114 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 2.0 | EC001423 |
ETIM 3.0 | EC001423 |
ETIM 4.0 | EC001423 |
ETIM 5.0 | EC000310 |
ETIM 6.0 | EC001467 |
UNSPSC | |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222604 |
UNSPSC 6.01 | 30211506 |
UNSPSC 7.0901 | 39121008 |
Интерфейс Ethernet | |
Среда передачи | Медь |
Контактная часть | |
Макс. ток продолжительной нагрузки | 1 A |
Максимальное напряжение переключения | 60 В DC 42 В AC |
Общие сведения | |
MTBF | 544 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 113 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
UL, США / Канада | 508 Listed Одобрено 508 |
Битовое искажение, вход | ± 35 % (Допускается) |
Битовое искажение, выход | < 6,25 % |
Вес нетто | 190,68 г |
Гальваническая развязка | VCC // RS-422 |
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
Каналы связи | 2 (1/1) RD, TD, полный дуплекс |
Режим работы | дуплексный режим |
Соответствие нормам | Соответствие CE |
Окружающие условия | |
Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
Степень защиты | IP20 |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Оптический интерфейс LWL | |
Дальность передачи, включ. системный резерв 3 дБ | 27 км (с F-G 50/125 0,7 дБ/км при 1300 нм) 22 км (c F-G 62,5/125 0,8 дБ/км при 1300 нм) 45 км (с F-E 9/125 0,4 дБ/км при 1300 нм) |
Длина волны | 1300 нм |
Протокол передачи | прозрачный протокол для интерфейса RS-422 |
Питание | |
Диапазон напряжения питания | 18 В DC ... 32 В DC |
Номинальное напряжение питания | 24 В DC (согласно UL) |
Последовательный интерфейс | |
Дальность передачи | ≤ 1000 м (в зависимости от скорости передачи данных, с экранированными витыми парами) |
Интерфейс 1 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
Скорость последовательной передачи данных | ≤ 2 Мбит/с |
Размеры | |
Высота | 105 мм |
Глубина | 103 мм |
Релейные выходы: цепь активации | |
Описание выходов | Выход сигнала о неисправности |
Стандарты и предписания | |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
Излучение помех | EN 55011 |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Помехоустойчивость | EN 61000-6-2:2005 |
Примечания | Критерий B |
Разряд между контактами | ± 6 кВ |
Сигнал | ± 1 кВ |
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
Ширина | 35 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Цифровые выходы | |
Количество выходов | 1 |
Наименование, выход | Релейный выход |
Электропитание | |
Потребляемый ток, типовой | 110 мА (24 В DC) |
Габариты и материалы | |
Материал корпуса | PA 6.6-FR |
Дополнительные особенности | |
Цвет | зеленый |
