Промышленный коммутатор - FL SWITCH SMN 6TX/2FX - 2989543
Описание

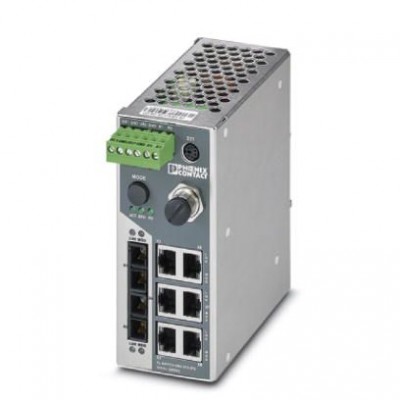

Интеллектуальный узкий управляемый коммутатор (SMN) с шестью портами RJ45 на 10/100 Мбит/с и двумя многомодовыми оптическими портами на 100 Мбит/с в формате SC. Управляемый коммутатор Smart Managed Narrow Switch (SMN) — предназначенный для промышленного применения коммутатор Ethernet с шестью портами Fast Ethernet формата RJ45 и двумя многомодовыми оптическими портами Fast Ethernet формата SC.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 24010504 |
| eCl@ss 4.1 | 24010504 |
| eCl@ss 5.0 | 19030117 |
| eCl@ss 5.1 | 19030117 |
| eCl@ss 6.0 | 19170106 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000734 |
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222612 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 6 (порты RJ45) |
| Сигнальные светодиодные индикаторы | Напряжение питания, передача данных, ошибки, связь, состояние АКТИВНО |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| Вес нетто | 851,9 г |
| Исполнение AX | Блочная конструкция |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Оптический интерфейс LWL | |
| Длина волны | 1300 nm |
| Параметр расширения сети | |
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 32 В DC |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet (RJ45) |
| Интерфейс 2 | Ethernet LWL (оптовол. кб.) |
| Интерфейс 5 | Последовательный (RS-232) |
| Потенциалы Axioline | |
| Электропитание | 24 В DC (резервный) |
| Размеры | |
| Высота | 133 мм |
| Глубина | 125 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Излучение помех | EN 61000-6-4:2007 + A1:2011 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (без выпадения конденсата) |
| Ширина | 57 мм |
| Требования к программному обеспечению | |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции безопасности | |
| Протокол обнаружения канала передачи данных (протокол LLDP) | согласно протоколу 802.2 |
| Функция | |
| Другие функции | BootP DHCP-Client |
| Класс соответствия PROFINET | Conformance-Class B |
| Основные функции | Коммутатор с промежуточным хранением, в соответствии с IEEE 802.3, 4 класса приоритета согласно IEEE802.1 P, протокол TCP/IP, поддержка BootP, зеркалирование портов, встроенная функция веб-сервера, многоадресная фильтрация, отслеживание IGMP, VLAN, протокол RSTP, устройство PROFINET, протокол резервирования среды (MRP). |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link и переключаемый Activity/Speed/Duplex) |
| Резервирование | MRP (Media Redundancy Protocol) RSTP (Rapid Spanning Tree Protocol) FRD (Fast Ring Detection) Large Tree Support |
| Синхронизация времени | SNTP |
| Управление | Управление через Web-интерфейс (HTTP) SNMP v1/v2 Последовательный интерфейс (V.24) |
| Управляющее напряжение сигнального контакта | 24 В (стандартный (типовой)) |
| Управляющий ток сигнального контакта | 100 мА |
| Функции фильтра | Quality of Service (4 классов приоритета) Port-Priorisierung VLAN IGMP Snooping (128 групп) IGMP Query Auto-Query-Port Extended Multicast Filtering Static Multicast Filtering |
| Функция диагностики | RMON History N:1-Portmirroring LLDP (Link Layer Discovery Protocol) SNMP-Traps |
| Функция устройства PROFINET | Устройство PROFINET-IO Fast Startup |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | 350 мА (при Us = 24 В DC) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
