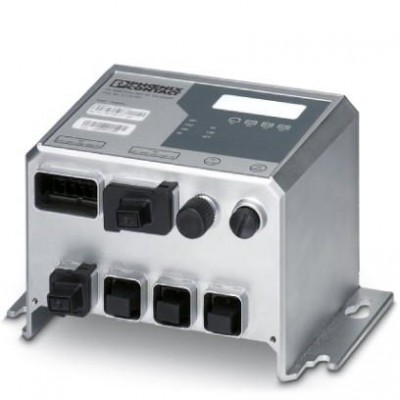

Промышленный коммутатор - FL SWITCH IRT IP TX/3POF - 2700697
Описание
Коммутатор Ethernet, с одним push-pull 10/100 Мбит/с RJ45 и тремя портами push-pull 100 Мбит/с POF порты SC-RJ для PROFINET RT/IRT, класс защиты IP67. FL SWITCH IRT - коммутаторы с четырьмя портами для использования в сетях PROFINET. Архитектура коммутатора ERTEC-400 обеспечивает возможность оптимальной интеграции и диагностики компонентов инфраструктуры в сетях PROFINET. Поэтому коммутатор и все его функции могут быть сконфигурированы при помощи устройства управления PROFINET вышестоящего уровня. Для простой и надежной интеграции в инжиниринговую систему вышестоящего уровня используются имеющиеся файлы GSDML или FDCML.Основные характеристики и особенности устройств:
- Диагностика и параметрирование производится через протокол PROFINET с устройства управления.
- Параметры коммутаторов могут быть настроены с любого устройства управления с функцией PROFINET и интегрированы в инжиниринговую систему.
- Поддержка LLDP для распознавания топологии в среде PROFINET.
- DCP-протокол для передачи IP-адреса прямо с устройства управления.
- Накопитель для сохранения параметров MEM-Plug для защиты конфигурационных настроек устройства.
- Порты POF-SCRJ для полимерных или PCF-волокон, для полевых условий, включая функцию контроля качества участка посредством PROFINET и диагностический СИД индикатор на коммутаторе.
- Коммутаторы семейства FL SWITCH IRT поддерживают функцию сквозной обработки благодаря использованию ERTEC 400 PROFINET IRT.
- Управление на базе веб для простого контроля и конфигурирования через веб-браузер.
- Поддержка SNMP для контроля и конфигурирования при помощи стандартных ИТ-средств.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 19170106 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000734 |
| ETIM 4.0 | EC000734 |
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222612 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 1 (порты RJ45) |
| Сигнальные светодиодные индикаторы | Напряжение питания, передача данных, ошибки, связь, состояние АКТИВНО |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| MTTF | 254,18 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 110,85 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 23,82 лет (Стандарт SN 29500, температура 55 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Вес нетто | 2133 г |
| Исполнение AX | Stand Alone (внешний) |
| Тип монтажа | Настенный монтаж |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP67 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Оптический интерфейс LWL | |
| Длина волны | 650 nm |
| Параметр расширения сети | |
| Глубина каскадирования | Топология "шина" или "звезда": на выбор |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
| Потребляемый ток, макс. | 260 мА |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet |
| Интерфейс 2 | POF/PCF |
| Потенциалы Axioline | |
| Потребляемый ток | 270 мА (при 24 В DC) |
| Электропитание | 24 В DC (резервный) |
| Размеры | |
| Высота | 112 мм |
| Глубина | 99 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Вибрация (хранение / транспортировка) | 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6 |
| Данные испытания | Эксплуатация: 30г, 3 на каждую ось |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 176 мм |
| Требования к программному обеспечению | |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Класс соответствия PROFINET | Conformance-Class C |
| Основные функции | Сквозной коммутатор/коммутатор с промежуточным хранением, соотв. стандарту IEEE 802.3, 2 класса приоритета согл. IEEE802.1 P, протокол TCP/IP, поддержка DCP, встроенная функция веб-сервера, устройство PROFINET. |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 3 СИД на порт Ethernet (Link, Activity и FO-статус) и BF (Bus Fail) |
| Резервирование | MRP (Media Redundancy Protocol) |
| Спецификация PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Управляющее напряжение сигнального контакта | 24 В (стандартный (типовой)) |
| Управляющий ток сигнального контакта | стандартный (типовой) |
| Функция устройства PROFINET | Устройство PROFINET-IO |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | 260 мА (при Us = 24 В DC) |
| Габариты и материалы | |
| Материал корпуса | Цинк, литье под давлением, наружная поверхность с медным и никелевым покрытием |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
