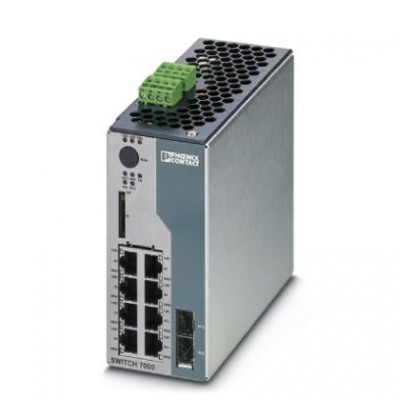

Промышленный коммутатор - FL SWITCH 7006-2GC-EIP - 2701554
Описание
Managed Switch 7000, 6 порты RJ45 10/100 Мбит/с, 2 порты Combo 10/100/1000 Мбит/с, cтепень защиты: IP20, EtherNet/IP™. FL SWITCH 7000 с гигабитными комбопортами для промышленных управляемых коммутаторов Ethernet, которые особенно подходят для подключения к производственной магистральной сети или применения в ячейках автоматизации. Они поддерживают протоколы Common Industrial Protocol (CIP) и Device Level Ring (DLR) для систем управления EtherNet/IP™. Кроме того, коммутаторы независимо от EtherNet/IP™ можно использовать во всех сетях автоматизации, где они выполняют функции сервера DHCP.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 27250501 |
| eCl@ss 7.0 | 27250501 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000734 |
| ETIM 4.0 | EC000734 |
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222612 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 6 (порты RJ45) |
| Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| MTTF | 142,37 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 86,72 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 15,25 лет (Стандарт SN 29500, температура 70 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Вес нетто | 1010 г |
| Исполнение AX | В форме книги |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметр расширения сети | |
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 12 В DC ... 58 В DC |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet (RJ45) |
| Интерфейс 2 | Ethernet (Combo) |
| Потенциалы Axioline | |
| Потребляемый ток | 520 мА |
| Электропитание | 24 В DC (резервный) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 135,5 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Излучение помех | EN 61000-6-4 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 60 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Другие функции | MAC-based Port Security |
| Класс соответствия PROFINET | Conformance-Class A |
| Настройка параметров по IP | DHCP-Client DHCP Option 82 (Relay Agent) DHCP-сервер (на базе пула, на базе порта) BootP |
| Основные функции | Коммутатор с промежуточным хранением в соответствии со стандартом IEEE 802.3 |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link и переключаемый Activity/Speed/Duplex) EtherNet/IP™ статусный СИД: Net, Mod |
| Поддерживаемые протоколы EtherNet/IP™ | Common Industrial Protocol (CIP) |
| Резервирование | DLR (Device Level Ring) RSTP (Rapid Spanning Tree Protocol) FRD (Fast Ring Detection) Large Tree Support |
| Синхронизация времени | PTP 1588 (Transparent Clock на портах DLR) |
| Таблица MAC-адресов | 16k |
| Управление | Управление через Web-интерфейс (HTTP/HTTPS) SNMPv1/v2/v3 |
| Управляющее напряжение сигнального контакта | 24 В DC (стандартный (типовой)) |
| Управляющий ток сигнального контакта | 1 A (максимальный) |
| Функции фильтра | Quality of Service (8 классов приоритета) Port-Priorisierung VLAN (до 32 VLANs) IGMP Snooping (512 групп) IGMP Query Auto-Query-Port Extended Multicast Filtering Static Multicast Filtering (32 групп) Link Aggregation (до 4 магистралей) |
| Функция диагностики | Remanente Event-Table RMON History N:1-Portmirroring LLDP (Link Layer Discovery Protocol) SNMP-Traps ACD (Address Conflict Detection) |
| Функция устройства PROFINET | Fast Startup |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | 520 мА (при Us = 24 В DC) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
