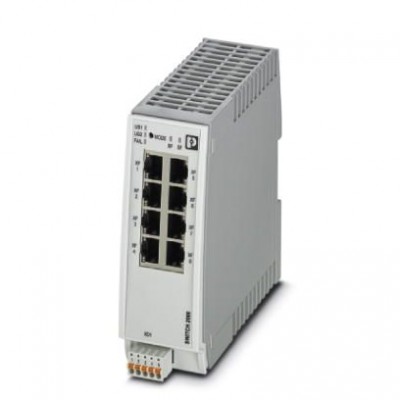

Промышленный коммутатор - FL SWITCH 2308 PN - 1009220
Описание
Managed Switch 2000, 8 порты RJ45 10/100/1000 Мбит/с, cтепень защиты: IP20Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 27250501 |
| eCl@ss 7.0 | 27250501 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000734 |
| ETIM 4.0 | EC000734 |
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222612 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 8 (порты RJ45) |
| Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Общие сведения | |
| MTTF | 381,77 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 165,29 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 20,35 лет (Стандарт SN 29500, температура 70 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Вес нетто | 420 г |
| Исполнение AX | В форме книги |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 53 кПа ... 108 кПа (5000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 53 кПа ... 108 кПа (5000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Параметр расширения сети | |
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 12 В DC ... 57 В DC |
| Потребляемый ток, макс. | 1,4 A (при US= 12 В DC и окружающей температуре 70 °C) |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet (RJ45) |
| Потенциалы Axioline | |
| Потребляемый ток | 280 мА |
| Электропитание | 24 В DC (резервный) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 115 мм |
| Стандарты и предписания | |
| UL, Канада | CSA C22.2 NO.60079-0, Ed.3 / CSA C22.2 NO.60079-7:16 |
| UL, США | UL 60079-0, Ed.6 / UL 60079-7, Ed.5 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Излучение помех | EN 61000-6-3 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 45 мм |
| Функция | |
| Класс соответствия PROFINET | Conformance-Class B |
| Настройка параметров по IP | DHCP-Client DHCP Option 82 (Relay Agent) DHCP-сервер (на базе пула, на базе порта) BootP |
| Основные функции | Коммутатор с промежуточным хранением в соответствии со стандартом IEEE 802.3 |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed), СИД статус PROFINET (BF, SF) |
| Резервирование | MRP (Media Redundancy Protocol) RSTP (Rapid Spanning Tree Protocol) FRD (Fast Ring Detection) Large Tree Support |
| Синхронизация времени | SNTP (Simple Network Time Protocol) |
| Таблица MAC-адресов | 8k |
| Управление | Управление через Web-интерфейс (HTTP/HTTPS) SNMPv1/v2/v3 Command-line interface (Telnet, SSH) |
| Управляющее напряжение сигнального контакта | 24 В DC (стандартный (типовой)) |
| Управляющий ток сигнального контакта | 200 мА (максимально 1 минута) |
| Функции фильтра | Quality of Service (8 классов приоритета) Port-Priorisierung VLAN (до 32 VLANs) IGMP Snooping (32 групп) IGMP Query Auto-Query-Port Extended Multicast Filtering |
| Функция диагностики | RMON History LLDP (Link Layer Discovery Protocol) SNMP-Traps N:1-Portmirroring ACD (Address Conflict Detection) |
| Функция устройства PROFINET | Устройство PROFINET |
| Характеристики клемм | |
| Длина снятия изоляции | 9 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,25 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | 280 мА (при Us = 24 В DC) |
| Габариты и материалы | |
| Материал корпуса | Поликарбонат РС армированный стекловолокном |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
