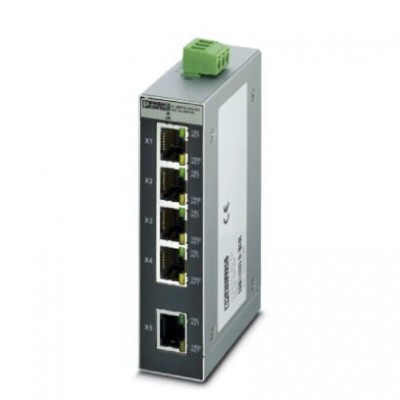

Промышленный коммутатор - FL SWITCH SFN 5GT - 2891444
Описание
Коммутатор Ethernet, пять подключений TP-RJ45, автоопределение скорости передачи данных - 10/100/1000 Мбит/с (RJ45), функция Autocrossing и QoS. Коммутаторы Factoryline серии FL SWITCH SFN со стандартным объемом функций и многочисленными вариантами исполнения обеспечивают быстрое и экономичное расширение сетей Ethernet, вплоть до полевого уровня. Благодаря узкой форме корпуса компоненты подходят для универсального децентрализованного использования в распределительных шкафах и коробках выводов. Коммутаторы оснащены пятью или восемью портами.Коммутаторы FL SWITCH SFN 5GT поддерживают функцию Autonegotiation (автоопределение) для портов на базе витой пары и обеспечивают скорость передачи данных 10/100/1000 Мбит/с. Также поддерживается смешанный режим работы при подключении сегментов с различными скоростями передачи данных.
Порт RJ45 использует функцию автоматического определения Autocrossing, при которой не требуется распознавание проводов 1:1 или Crossover.
Коммутационные характеристики
- Возможность многоадресной передачи
Коммутатор запоминает адреса для конечных устройств независимо друг от друга. Коммутатор может сохранить в таблице до 8192 MAC-адресов.
- Качество и класс предоставляемых услуг передачи данных (QoS)
При большом поступлении данных в первую очередь обрабатываются пакеты с более высоким уровнем приоритета 802.1Q и с использованием приоритизированных служб. В коммутаторе имеются четыре очереди приоритетов.
- Фильтрование групповых адресов
Многоадресной фильтр блокирует детерминированный трафик протокола реального времени PROFINET. С этой целью фильтруются кадры с MAC-адресами в диапазоне от 01-80-C2-00-00-02 до 01-80-C2-00-00-0F. Фильтр блокирует трафик протокола обнаружения канального уровня (LLDP), поэтому детерминированные протоколы реального времени (PTCP) использует тот же МАС-адрес (01-80-C2-00-00-0E).
Подключение осуществляется через съемный штекер COMBICON. US составляет 24 В пост. тока, а GND составляет 0 В пост. тока. FE, функциональная земля.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 19030117 |
| eCl@ss 6.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 4.0 | EC000734 |
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| UNSPSC | |
| UNSPSC 13.2 | 43222612 |
| Интерфейс Ethernet | |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Интерфейсы | |
| Количество портов | 5 (порты RJ45) |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Общие сведения | |
| Вес нетто | 205 г |
| Исполнение AX | Блочная конструкция |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 62 кПа ... 108 кПа (до 4850 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 62 кПа ... 108 кПа (до 4850 м над уровнем моря) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -10 °C ... 70 °C |
| Параметр расширения сети | |
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 10 В DC ... 60 В DC |
| Потребляемый ток, макс. | 580 мА (10 В DC) |
| Последовательный интерфейс | |
| Интерфейс 1 | Ethernet (RJ45) |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 110 мм |
| Глубина | 70 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -10 °C ... 60 °C |
| Ширина | 28 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Класс соответствия PROFINET | Conformance-Class A |
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соотв. IEEE 802.3, Store-and-Forward-Switching-Mode |
| Отображение состояний и диагностики | Светодиодные индикаторы: US, наличие связи и активация порта |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | тип. 200 мА (при Us = 24 В DC) |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
