Промышленный коммутатор - FL SWITCH 1924 - 2891057
Описание

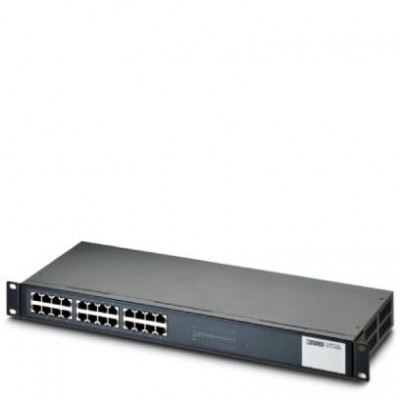

Коммутатор Ethernet, 24 фронтальных порта Ethernet формата RJ45, автоопределение скорости передачи данных в 10, 100 или 1000 Мбит/с, соединение сегментов сети с различной скоростью передачи данных, функция автокроссирования, установка в секции 19" (482 мм).. Интерфейс EthernetКоммутатор FL SWITCH 1924 имеет более 24 портов Ethernet (тип разъемов RJ45). Его встраивают в 19-ти дюйм. блок (482 мм) с питанием от переменного тока. Скорость передачи составляет 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с. Коммутатор также поддерживает передачу Jumbo-кадров.
Для всех портов предусмотрена функция автоматической коммутации (Autocrossing). Не требуется распознавание кабелей Ethernet "перекрестного соединения" (Cross-Over) или соединения по схеме 1:1. В объем поставки входят монтажные скобы и кабели электропитания для стран ЕЭС (CEE 7/4) и для Северной Америки (NEMA 5-15). Винты для соединения скоб и вставного блока должен предоставить пользователь.
Коммутационные характеристики FL SWITCH 1924
–Промежуточное хранение:
Все полученные коммутатором телеграммы данных проверяются на действительность. Недействительные или содержащие ошибку пакеты данных (>9216 байт или ошибка CRC), а также фрагменты (<64 байт) удаляются. Действительные телеграммы данных передаются коммутатором дальше. При этом коммутатор передает данные с той скоростью, которая используется в сетевом сегменте назначения.
– Возможность запоминания нескольких адресов:
Коммутатор самостоятельно запоминает адреса подключенных через порт оконечных устройств путем изучения исходных адресов в телеграммах данных. Только пакеты с неизвестными адресами, исходным адресом данного порта или мульти-/широковещательным адресом в поле адреса назначения передаются дальше на соответствующий порт. Коммутатор может сохранить в таблице адресов до 8192 MAC-адресов.
–Качество услуг (QoS): IEEE 802.1P/Q
Коммутаторы FL SWITCH 1924 могут считывать информацию пакетов Ethernet, которым через управляемый коммутатор уже присвоен уровень приоритета. При большом поступлении данных пакеты с уровнем приоритета от 4 до 7 рассматриваются как высокоприоритетные и обрабатываются раньше пакетов с уровнем приоритета от 0 до 3 (соотношение 2:1). После установки приоритетов пакеты без изменений передаются дальше.
–Заземление
Металлические корпуса розеток RJ45 соединяются с землей. Для обеспечения максимальной помехоустойчивости следует использовать экранированные соединители RJ45 и кабели.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 24010504 |
| eCl@ss 4.1 | 24010504 |
| eCl@ss 5.0 | 19030117 |
| eCl@ss 5.1 | 19030117 |
| eCl@ss 6.0 | 19170106 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 3.0 | EC000734 |
| ETIM 4.0 | EC000734 |
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222612 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейс Ethernet | |
| Среда передачи | Разъем для витой пары |
| Интерфейсы | |
| Количество портов | 24 (порты RJ45) |
| Сигнальные светодиодные индикаторы | рабочее состояние, состояние связи |
| Скорость передачи данных | 10/100/1000 Мбит/с (Дуплекс или полудуплекс) |
| Общие сведения | |
| Вес нетто | 2730 г |
| Исполнение AX | Stand Alone (внешний) |
| Тип монтажа | Монтаж на 19-дюймовую стойку, с держателями |
| Окружающие условия | |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Параметр расширения сети | |
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 100 В AC ... 240 В AC (50/60 Гц) |
| Потребляемый ток, макс. | 0,4 A (максимальный) |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet |
| Потенциалы Axioline | |
| Электропитание | 120 В AC 220 В AC |
| Размеры | |
| Высота | 44 мм |
| Глубина | 210 мм |
| Стандарты и предписания | |
| Данные испытания | 30г, 11 мс, ударный импульс, полусинусоида |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 60 °C |
| Ширина | 482 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соотв. IEEE 802.3, Store-and-Forward-Switching-Mode |
| Отображение состояний и диагностики | Светодиодные индикаторы: US, наличие связи и активация порта |
| Таблица MAC-адресов | 8192 |
| Электропитание | |
| Импульс пускового тока | 23 A (200 мкс при 230 В B AC) |
| Потребляемый ток, типовой | 312 мА (100 В AC) |
