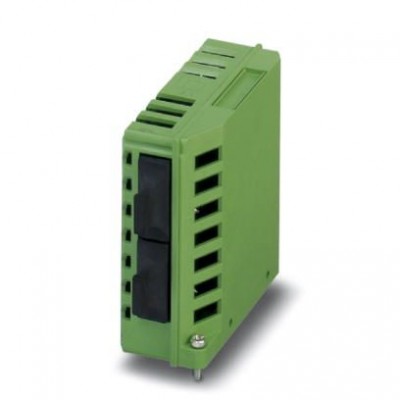

Модуль среды - FL IF 2FX SM SC-D - 2832205
Описание
Интерфейсный модуль для подключения одномодового оптоволоконного кабеля 100 BASE-FX (1300 нм), SС, направление подключения вниз. Заказчикам, желающим использовать данный интерфейсный модуль в FL SWITCH MM HS (арт. № 2832328), следует ознакомиться с содержанием документа "Информация для клиентов, использующих модули IF", который можно скачать в разделе загрузок данного интерфейсного модуля.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 27250501 |
| eCl@ss 6.0 | 27250501 |
| eCl@ss 7.0 | 27250501 |
| eCl@ss 8.0 | 19170390 |
| eCl@ss 9.0 | 19170390 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000734 |
| ETIM 3.0 | EC000734 |
| ETIM 4.0 | EC001467 |
| ETIM 5.0 | EC000309 |
| ETIM 6.0 | EC000309 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43201410 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Интерфейсы | |
| Количество портов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Общие сведения | |
| Вес нетто | 80 г |
| Исполнение AX | мелкозернистый |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип монтажа | В хост-систему |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Оптический интерфейс LWL | |
| Длина волны | 1300 nm |
| Последовательный интерфейс | |
| Дальность передачи | 36000 м (максимальный (зависит от типа используемого волокна)) |
| Интерфейс 1 | Ethernet:100 BASE-FX соотв. IEEE 802.3 |
| Интерфейс 2 | Ethernet:100 BASE-FX соотв. IEEE 802.3 |
| Потенциалы Axioline | |
| Электропитание | с помощью головной станции |
| Размеры | |
| Высота | 85 мм |
| Глубина | 72,5 мм |
| Соответствие Директиве по ЭМС | |
| Разработано согласно стандарту | МЭК 61000-6.2 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Данные испытания | Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Излучение помех | EN 61000-6-3/-4 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно спецификации VW |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Стандарт на методы испытаний | IEC 61000-4-2 (ESD) |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (без выпадения конденсата) |
| Ширина | 31 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Основные функции | Модуль преобразования для модульного коммутатора |
| Электропитание | |
| Потребляемый ток, типовой | 200 мА |
| Габариты и материалы | |
| Материал корпуса | PA |
