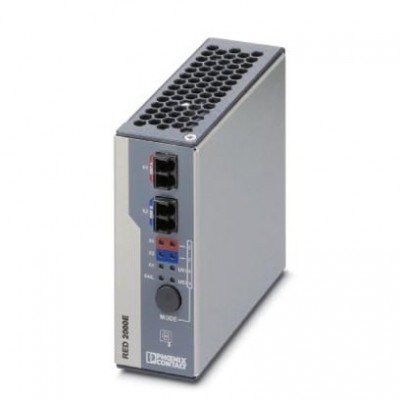

Резервные модули - FL RED 2001E PRP 2LC - 2701864
Описание
Модуль резервирования Ethernet для резервных сетей с протоколом резервирования PRP.. Компактные резервные модули (RED) обеспечивают гибкую и экономичную организацию сетей Ethernet с высокой степенью готовности в энергетической и автоматизированной системе. Жесткость конструкции согласно МЭК 61850-3 и IEEE 1613, широкий температурный диапазон от -40 °C до +70 °C, диапазон электропитания от 18 до 58 В пост. тока позволяют полностью удовлетворить требования промышленных и энергетических приложений. Параллельное резервирование согласно МЭК 62439 обеспечивает построение сетей с высокой степенью готовности без времени переключения.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 24010504 |
| eCl@ss 4.1 | 24010504 |
| eCl@ss 5.0 | 19030101 |
| eCl@ss 5.1 | 19030101 |
| eCl@ss 6.0 | 19170103 |
| eCl@ss 7.0 | 19170190 |
| eCl@ss 8.0 | 19170101 |
| eCl@ss 9.0 | 19170101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC001478 |
| ETIM 5.0 | EC000515 |
| ETIM 6.0 | EC000515 |
| UNSPSC | |
| UNSPSC 11 | 20142601 |
| UNSPSC 12.01 | 20142601 |
| UNSPSC 13.2 | 43201404 |
| UNSPSC 6.01 | 20142601 |
| UNSPSC 7.0901 | 20142601 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 1 (Порт RJ45) |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| Вес нетто | 444 г |
| Исполнение AX | Блочная конструкция |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -45 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 58 В DC |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet (RJ45) |
| Интерфейс 2 | Ethernet LWL (оптовол. кб.) |
| Контроль потока данных / протокол | МЭК 61850-3, IEEE 1613 |
| Потенциалы Axioline | |
| Электропитание | 24 В DC (резервный) 48 В DC (резервный) |
| Размеры | |
| Высота | 100 мм |
| Глубина | 109 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 40 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Основные функции | Модуль резервирования Ethernet для протокола параллельного резервирования |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
| Резервирование | () |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | 250 мА (при Us = 24 В DC) |
