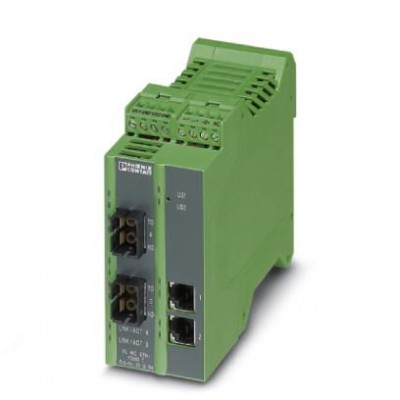

Преобразователь оптоволоконного интерфейса - FL MC ETH/FO 660 T - 2313164
Описание
Т-образные устройства сопряжения для сетей Ethernet, для сопряжения 2x RJ45 и 2x SC-RJ LWL, 660 нм, расстояние 100 м при использовании волокна HCS, для всех типов сетевых структур, резервирование с помощью RSTP + FRD, конфигурирование с помощью WBM, IGMP-Snooping, многоадресная фильтрация, VLAN, SNMP и зеркалирование портов.. Компактный 4-портовый медиапреобразователь обеспечивает возможность простого и экономичного формирования сетей Ethernet в области систем автоматизации. Благодаря наличию разъемов SCRJ и расширенному температурному диапазону от -20 °C до +55 °C он идеально соответствует требованиям промышленных приложений. Встроенное ПО обеспечивает возможность создания резервных сетей, их диагностики и контроля посредством стандартных IT-протоколов.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250504 |
| eCl@ss 4.1 | 27250504 |
| eCl@ss 5.0 | 27250504 |
| eCl@ss 5.1 | 27250504 |
| eCl@ss 6.0 | 27250504 |
| eCl@ss 7.0 | 27250504 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19170114 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001467 |
| ETIM 6.0 | EC001467 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 2 (порты RJ45) |
| Скорость передачи данных | 10/100 Мбит/с |
| Общие сведения | |
| Вес нетто | 230 г |
| Исполнение AX | В форме книги |
| Тип монтажа | Монтажная рейка |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Параметр расширения сети | |
| Глубина каскадирования | линия, звезда, дерево и кольцо с резервной линией; любая глубина каскадирования |
| Максимальная длина кабеля (витая пара) | 100 м |
| Питание | |
| Диапазон напряжения питания | 18,5 В DC ... 30,5 В DC |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс 1 | Ethernet (RJ45) |
| Интерфейс 2 | POF/PCF |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 99 мм |
| Глубина | 123 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Излучение помех | EN 61000-6-3/-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 45 мм |
| Требования к программному обеспечению | |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Основные функции | Медиапреобразователь с промежуточным хранением, соответствующий стандарту IEEE 802.3 2, классы приоритета согласно IEEE802.1 P, протокол TCP/IP, поддержка BootP, зеркалирование, встроенная функция веб-сервера, многоадресная фильтрация, IGMP Snooping, VLAN, протокол RSTP (высокоскоростное связующее дерево) |
| Отображение состояний и диагностики | 2 светодиода состояния на каждую сеть Ethernet: активный и дуплексный режим, напряжение питания US1и US2(резервное напряжение питания), а также светодиодная ГИСТОГРАММА на портах FO для отображения системного резерва каждого оптического интерфейса. |
| Резервирование | RSTP (Rapid Spanning Tree Protocol) FRD (Fast Ring Detection) Large Tree Support |
| Управляющее напряжение сигнального контакта | 24 В |
| Электропитание | |
| Остаточная пульсация | 3,6 В(ОП)(В пределах допуст. области напряжений) |
| Потребляемый ток, типовой | 400 мА (при Us = 24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA V0 |
