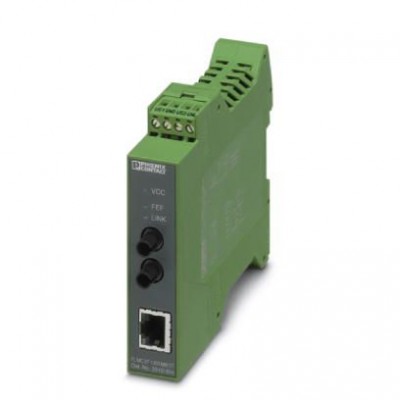

Преобразователь оптоволоконного интерфейса - FL MC EF 1300 MM ST - 2902854
Описание
Оптоволоконный преобразователь с оптоволоконным разъемом mit B-FOC (ST®) (1300 нм) для сопряжения интерфейса 10/100Base-T(X) с многомодовым стекловолоконным кабелем (50/125 нм). Функция автосогласования и Auto-MDI(X). Расширенные функции диагностики связи. Возможность установки на монтажную рейку. Питание 18 ... 30 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 7.0 | 27230207 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19170114 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001467 |
| ETIM 6.0 | EC001467 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейс беспроводной связи | |
| Излучаемая мощность, максимальная | ≤ -14 дБм ((50/125 мкм) динамическая в режиме соединения (средняя)) ≤ -14 дБм ((62,5/125 мкм) динамическая в режиме соединения (средняя)) |
| Излучаемая мощность, минимальная | ≥ -23,5 дБм ((50/125 мкм) динамическая в режиме соединения (средняя)) ≥ -20 дБм ((62,5/125 мкм) динамическая в режиме соединения (средняя)) |
| Чувствительность приемника, минимальная | -31 дБм (динамическая в режиме соединения (средняя)) |
| Интерфейсы | |
| Количество портов | 1 |
| Сигнальные светодиодные индикаторы | Операция, состояние связи, 10/100 МБит/с |
| Общие сведения | |
| MTBF | 492 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 132 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 1400 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 599 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 101 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | зарегистрирован в cULus UL 508 Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X Class I, Div. 2, Groups A, B, C, D |
| Вес нетто | 172,2 г |
| Гальваническая развязка | согласно IEEE 802.3 |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Ожидание | ± 1,3 мкс (Режим Store&Forward;, 10/100 Мбит/с, в зависимости от размера кадра) |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 60950-1 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Оптический интерфейс LWL | |
| Граница перемодуляции приемника | -14 дБм (динамическая в режиме соединения (средняя)) |
| Дальность передачи, включ. системный резерв 3 дБ | 6,4 км (с F-G 50/125 0,7 дБ/км F 1000) 2,8 км (с F-G 50/125 1,6 дБ/км F 800) 10 км (с F-G 62,5/125 0,7 дБ/км F 1000) 3 км (с F-G 62,5/125 2,6 дБ/км F 600) |
| Длина волны | 1300 нм |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (Винтовой зажим) 18 В DC ... 30 В DC (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) |
| Защитная схема | Защита от переполюсовки |
| Последовательный интерфейс | |
| Автосогласование скорости и режима работы порта | Автоматически |
| Дальность передачи | 100 м (Витая пара, экранированная) |
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Переключение MDI-/MDI-X | Auto-MDI(X) |
| Ссылка-адрес | Link Fault Pass Through |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) |
| Данные испытания | 1 м |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Непрямой разряд | ± 6 кВ |
| Примечания | Критерий B |
| Разрешение на применение в судостроении | DNV |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание размеров изделия | |
| Подпись к рисунку | Узкая конструкция |
| Функция | |
| Основные функции | Медиаконвертер с промежуточным хранением |
| Характеристики клемм | |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение жесткого проводника макс. | 2,50 мм² |
| Сечение жесткого проводника мин. | 0,20 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Потребляемый ток, типовой | < 100 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
