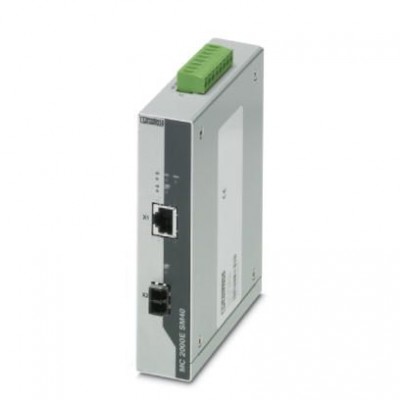

Преобразователь оптоволоконного интерфейса - FL MC 2000E SM40 LC - 2891156
Описание
Оптоволоконный конвертер с разъемом для подключения оптоволоконного кабеля LC-Duplex (1300 нм) для сопряжения интерфейса 100Base-TX с одномодовым стекловолоконным кабелем. Функция автоматического определения MDI(X). Обширная диагностика связи. С возможностью крепления на монтажную рейку и питанием 12 ... 57 В DC. Соответствует нормам МЭК 61850-3 и IEEE 1613.Характеристики
| eCl@ss | |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19170114 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001467 |
| ETIM 6.0 | EC001467 |
| UNSPSC | |
| UNSPSC 13.2 | 43222604 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Количество портов | 1 |
| Сигнальные светодиодные индикаторы | LNK/ACT, 100 |
| Контактная часть | |
| Исполнение контакта | Размыкатель |
| Максимальное напряжение переключения | ≤ 250 В AC |
| Общие сведения | |
| Вес нетто | 488,4 г |
| Гальваническая развязка | VCC // FE // Ethernet |
| Испытательное напряжение, интерфейс передачи данных / питание | 1500 В AC () |
| Монтажное положение | На горизонтальную DIN-рейку NS 35 в соответствии с EN 60715 |
| Ожидание | 700 нс (Режим ретрансляции, 100 Мбит/с, статично) |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Оптический интерфейс LWL | |
| Дальность передачи, включ. системный резерв 3 дБ | 40 км (оптоволоконный кабель с F-G 9/125 0,36 дБ/км) 36 км (оптоволоконный кабель с F-G 9/125 0,4 дБ/км) 29 км (оптоволоконный кабель с F-G 9/125 0,5 дБ/км) |
| Длина волны | 1310 нм |
| Питание | |
| Диапазон напряжения питания | 12 В DC ... 57 В DC |
| Номинальное напряжение питания | 24 В DC 48 В DC |
| Последовательный интерфейс | |
| Дальность передачи | 100 м (витая пара, экранированная) |
| Интерфейс 1 | Интерфейс Ethernet, 100Base-Tx согласно IEEE 802.3u |
| Контроль потока данных / протокол | МЭК 61850-3, IEEE 1613 |
| Переключение MDI-/MDI-X | Auto-MDI(X) |
| Скорость последовательной передачи данных | 100 Мбит/с |
| Ссылка-адрес | Link Fault Pass Through |
| Размеры | |
| Высота | 130 мм |
| Глубина | 100 мм |
| Релейные выходы | |
| Максимальный коммутационный ток | 1 A |
| Релейные выходы: цепь активации | |
| Описание выходов | Выход сигнала о неисправности |
| Стандарты и предписания | |
| Данные испытания | 5г, 150 Гц, критерий 3 |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Ширина | 30 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | Релейный выход |
| Электропитание | |
| Потребляемый ток, типовой | 110 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
