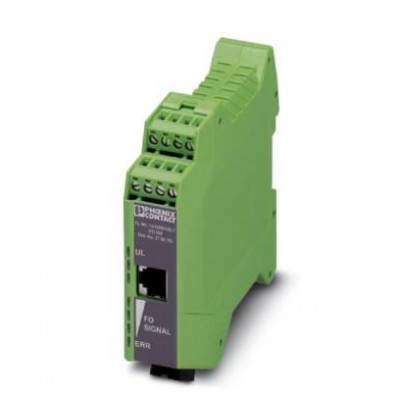

Преобразователь оптоволоконного интерфейса - FL MC 10/100BASE-T/FO-660 - 2708193
Описание
Конвертер для подключения оптоволоконного кабеля, для сопряжения интерфейса 10/100Base-T с кабелем на основе полимерного / PCF-волокна (660 нм), разъем SC-RJ-LWL (PROFINET-Standard), устанавливается на монтажную рейку, питание 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 7.0 | 27230207 |
| eCl@ss 8.0 | 19170114 |
| eCl@ss 9.0 | 19170114 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000739 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001467 |
| ETIM 6.0 | EC001467 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейс беспроводной связи | |
| Излучаемая мощность, максимальная | макс. -2 дБм ((980/1000 мкм) статическая) макс. -11 дБм ((200/230 мкм) статическая) |
| Излучаемая мощность, минимальная | мин. -8 дБм ((980/1000 мкм) статическая) мин. -19 дБм ((200/230 мкм) статическая) |
| Чувствительность приемника, минимальная | мин. -23 дБм ((980/1000 мкм) статическая) мин. -26,8 дБм ((200/230 мкм) статическая) |
| Интерфейсы | |
| Количество портов | 1 |
| Сигнальные светодиодные индикаторы | Activity (состояние АКТИВНО - желтый), Link Status (состояние канала, зеленый, UL мигает), 100 Мбит/с (зеленый) |
| Контактная часть | |
| Исполнение контакта | Замыкатель |
| Максимальное напряжение переключения | 60 В AC/DC |
| Общие сведения | |
| MTBF | 564 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 136 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 885 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 446 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 202 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | Одобрено 508 |
| Вес нетто | 120,1 г |
| Гальваническая развязка | VCC // Ethernet |
| Испытательное напр., интерфейс передачи дан. / питание | 1500 В |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 70 °C |
| Оптический интерфейс LWL | |
| Дальность передачи, включ. системный резерв 3 дБ | 70 м (Кабель из полимерного волокна с F-P 980/1000 230 дБ/км, 10 Мбит/с) 300 м (Кабель из PCF-волокна с F-K 200/230 8 дБ/км, 10 Мбит/с) 50 м (Кабель из полимерного волокна с F-P 980/1000 230 дБ/км, 100 Мбит/с) 100 м (Кабель из PCF-волокна с F-K 200/230 8 дБ/км при 100 Мбит/с) 300 м (HCS-GI-волокно с F-GK 200/230, 100 Мбит/с) 400 м (HCS-GI-волокно с F-GK 200/230, 10 Мбит/с) |
| Длина волны | 660 нм |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) 23 В DC ... 25 В DC (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) |
| Защитная схема | Защита от переполюсовки |
| Номинальное напряжение питания | 24 В DC |
| Последовательный интерфейс | |
| Автосогласование скорости и режима работы порта | на выбор: прозрачно по витой паре или оптоволокну (по умолчанию) или локально по витой паре |
| Дальность передачи | 100 м (Витая пара, экранированная) |
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Переключение MDI-/MDI-X | встроенный коммутатор для прямого Line (1:1) или перекрестного Cross-Over подключения выходов |
| Ссылка-адрес | Передающий канал автоматически переключается на второй вход |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Релейные выходы | |
| Максимальный коммутационный ток | 1 A |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| Данные испытания | 1 м |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Излучение помех | EN 50081-2 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 2 кВ |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Отображение состояний и диагностики | UL (напряжение питания логических схем, зеленый) |
| Цифровые выходы | |
| Количество выходов | 2 |
| Наименование, выход | Релейный выход |
| Электропитание | |
| Потребляемый ток, типовой | ≤ 100 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA V0 |
| Дополнительные особенности | |
| Цвет | зеленый |
