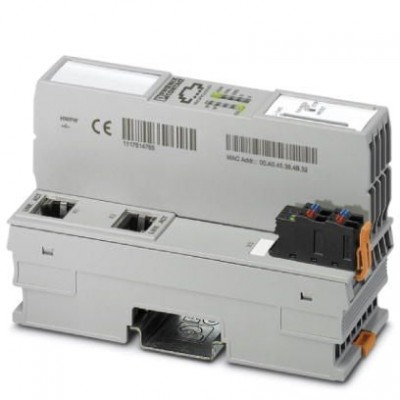

Управление - AXC CLOUD-PRO - 2402985
Описание
Axiocontrol для связи с PROFICLOUD. Для прямого управления модулями ввода/вывода Axioline. С 2 интерфейсами Ethernet и возможностью программирования согласно МЭК 61131-3. В комплекте c соединительным штекером и держателем маркировки.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240602 |
| eCl@ss 4.1 | 27240602 |
| eCl@ss 5.0 | 27242589 |
| eCl@ss 5.1 | 27242590 |
| eCl@ss 6.0 | 27242590 |
| eCl@ss 7.0 | 27242590 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001045 |
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| UNSPSC | |
| UNSPSC 13.2 | 39122114 |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 100 Мбит/с |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 8 |
| Память для постоянного хранения данных | 48 кбайт (NVRAM) |
| Память для программ | 1 Мбайт |
| Механическая конструкция | |
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
| Общие сведения | |
| Интерфейс | Локальная шина Axioline F |
| Масса | 225,6 г |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Удары (при эксплуатации) | 10г (Испытание длительным толчком согласно EN 60068-2-29) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 160 мА |
| Рассеиваемая мощность | макс. 3 Вт |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 125,9 мм |
| Глубина | 74 мм |
| Система управления | |
| Инжиниринговый инструмент | PC WORX |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Системные ограничения устройств сопряжения с шиной | |
| Количество поддерживаемых оконечных устройств | макс. 63 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г |
| Вибрация (хранение / транспортировка) | 5г |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-4 EN 55011 (Излучение радиопомех) Класс A |
| Помехоустойчивость | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 EN 61000-4-3 (Помехоустойчивость к излучению) Критерий A, 10 В/м |
| Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 EN 61000-4-4 (EFT/всплески) Критерий B; кабели питания: 2 кВ; кабели для передачи сигналов и данных: 2 кВ |
| Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 EN 61000-4-2 (ЭСР) Критерий В, разряд между контактами 6 кВ, воздушный разряд 8 кВ Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 EN 61000-4-6 (Защищенность от помех по цепи питания) Критерий A; испытательное напряжение 10 В |
| Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 EN 61000-4-5 (Импульсное напряжение) Критерий B |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 45 мм |
| Характеристики компьютера | |
| Память для данных | 1 Мбайт |
| Процессор | Altera Nios II 100 МГц |
| Часы реального времени | да |
| Электропитание | |
| Остаточная пульсация | ± 5 % |
| Потребляемый ток, типовой | 125 мА |
| Монтажные характеристики | |
| Тип подключения | Цокольный модуль |
